WX32K3L MuW Schrank kpl. TX312G Bemessungsstrom In 500 A
Commande uniquement
Prix (hors TVA):
5 928,85 €
EAN: 4011617560838
MPN: 2CPX056083R9999
Colis: 1
Délai de livraison estimé à notre entrepôt (environ):
4-6 weeks
Technical Information
| État de l’article | Nouveau |
| Nom du fabricant | WX32K3L MuW cabinet complete. TX312G rated current In 500 A |
| Marque | ABB |
| Catégories |
Meter Boxes
|
| Pays d’origine* | DE |
| * The actual country of origin may differ depending on the delivery batch. To confirm the specific country of origin, please contact your account manager. | |
| Code du système harmonisé | 8537 1098 00 |
| Méthode de montage | Montage en surface (plâtre) |
| Courant nominal | 500 A |
| Nombre d'armoires à compteurs | 1 |
| Espace de raccordement inférieur | Avec barre de bus |
| Degré de protection (IP) | IP55 |
Détails d’emballage
| Niveau d’emballage 1 | 4011617560838, 4011617560838 |
Autres données techniques
| Largeur | 800 mm |
| Modèle | 1 étage |
| Hauteur | 1950 mm |
| Profondeur | 400 mm |
| Avec plaque de montage | No |
| Profondeur d'encastrement | 400 mm |
| Nombre de champs | 3 |
| Hauteur d'encastrement | 1950 mm |
| Largeur encastrée | 800 mm |
| Matériau | Plaque en acier |
| Nombre de panneaux TSG | 0 |
| Nombre de rangées de distributeurs | 0 |
Description

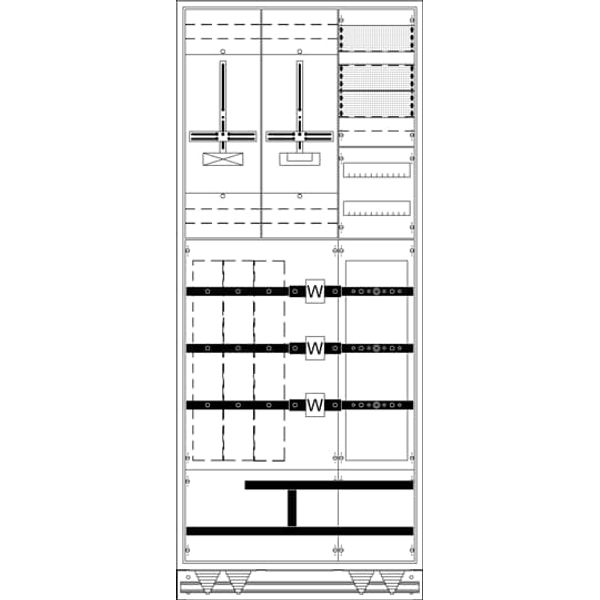

Mess- und Wandlerschrank, Baureihe TwinLine, Komplettschrank, mit Zählerkreuz, Montageart: Aufputz, für den Innenbereich, mit Tür, Schutzklasse I (geerdet), Schutzart IP55, geltende Normen: DIN EN 61439-1, VDE 0660-600-1, DIN EN 61439-2, VDE 0660-600-2, Bemessungsstrom In 500 A, pulverbeschichtet, in RAL 7035, Gehäuse aus Stahlblech, einflüglige Tür, Abmessungen in mm (H x B x T): 1950 x 800 x 400, Netzsystem TN-S, 5-polig, Anzahl Wandlerzählerplatz 1, inkl. Prüfklemme nach Vorgabe NB, verdrahtet nach den Vorgaben des NB, Spannungspfad LS-Schalter B6/25 kA 3-polig Überspannungskategorie 3 und Motorschutzschalter 1-1,6A, Lastbereich: Sammelschienensystem Cu-Schienen 30 x 10 mm 5-polig, Trennstelle vor dem Wandler Platz für 1 Sicherungslastleisten NH1/2/3 + 1 Reserveplatz 100 mm breite, Wandlerbereich Wandlerauflage mit herausnehmbarer Wandlerlasche 170 x 40 x 10 mm, Ritz: EKS 79-05, EKS 95-06, EKSO 85, EKSO 105, EKSO 161, EKSO 361, EKSS 84, EKSS 85, EKSS 104, EKSS 105, EKSS 152, EKSS 352, MBS: EASK 51.4, EASK 51.6, EASK 61.4, EASK 61.6 (Beistellung NB), Trennstelle nach dem Wandler Platz für 2 Sicherungslastleisten NH1/2/3, PE+N-Schiene Cu 30 x 10 mm, Rasteinheit 12 RE, Bauhöhe 8, Feldbreite 3, Platzeinheiten 432, Abdeckungen aus Kunststoff, plombierbarer Schnellverschluss, RAL 7035
