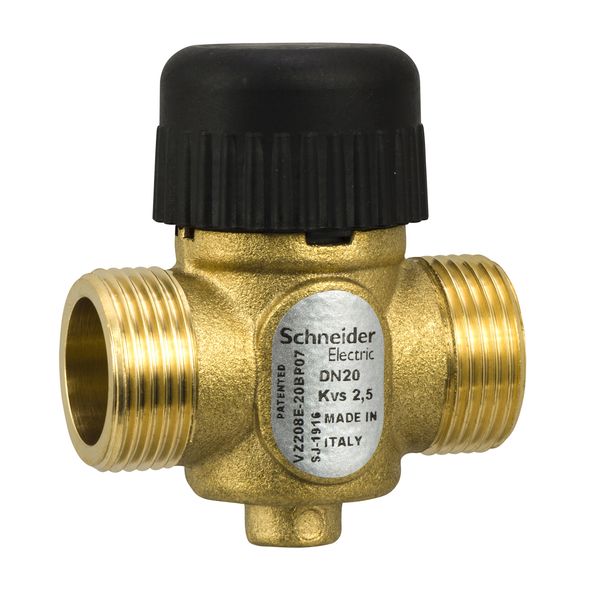

VZ208E Zone Valve, 2-Way, PN16, DN20, G3/4 External Thread, Kvs 2.5 m³/h, M30 Actuator Connection, 2.5 mm Stroke, Stem Up Closed
En stock: Non
Stock fournisseur: Non
Quantité minimale de commande: 1
Prix (hors TVA):
51,66 €
EAN: 3606489661038
MPN: VZ208E-20BP07
Colis: 1
Délai de livraison estimé à notre entrepôt (environ):
Sur demande
Technical Information
| État de l’article | Nouveau |
| Nom du fabricant | VZ208E Zone Valve, 2-Way, PN16, DN20, G3/4 External Thread, Kvs 2.5 m³/h, M30 Actuator Connection, 2.5 mm Stroke, Stem Up Closed |
| Marque | Schneider Electric |
| Catégories |
Mounting materials
|
| Pays d’origine | IT |
| Largeur | 66 mm |
| Hauteur | 32 mm |
| Profondeur | 0 mm |
| Signal de commande | Deux points |
| Qualité des matériaux | Laiton résistant à la dézincification (DZR) |
| Fréquence | 50/60 Hz |
| Classe de compression de l'article | PN 16 |
| Température maximale du fluide (en continu) | 95 °C |
| Température minimale du milieu (en continu) | 5 °C |
| Diamètre extérieur du tuyau tous les raccords | 20 mm |
| Classe de compression de la bride | PN 16 |
| Longueur du raccord 1 | 0 mm |
| Longueur de la connexion 2 | 0 mm |
| Longueur utile du raccord 1 | 0 mm |
| Longueur utile du raccord 2 | 0 mm |
| Durée de fonctionnement | 0 s |
| Matériau du boîtier | Laiton |
| Valeur Kvs | 2.5 |
| Raccordements | Autre |
| Avec contacts de fin de course | No |
| Puissance électrique absorbée max. | 0 VA |
| Diamètre nominal | 3/4 de pouce (20) |
| Contacts auxiliaires | No |
| Différence de pression max. en position ouverte | 16 bar |
| Perte de charge de la valeur Kvs | 0.005 % |
| Rapport de contrôle (Svo) | 0 % |
| Courbe caractéristique | Linéaire |
| Pression de fermeture | 0 bar |
Détails d’emballage
| Niveau d’emballage 1 | 3606489661038 |
Téléchargements
EPB (Code de pratique environnementale)
Déclaration EPD (Déclaration environnementale de produit)
Manuel technique
Description
The VZ28 is a short stroke and small linear zone valve designed for control of hot and chilled water. The valve is used with a thermo-electric actuators type MZ14. The valves utilise a double O-ring design on the plug to ensure a leak tight seal on both valve ports, this ensures no loss of energy leakage through the valve. It is a BSP male threaded valves with flat face seals, a range of connection sets are available to mate onto pipe. Multipacks are not available. Two-way valve, Normally closed without actuator fitted. Pressure class PN16, stroke 2.5 mm. It is recommended to fit a strainer upstream of the valve to increase reliability and to follow water treatment guidelines as detailed in VDI 235. Valves should be installed in the return pipe to reduce exposure to media temperature extremes.
