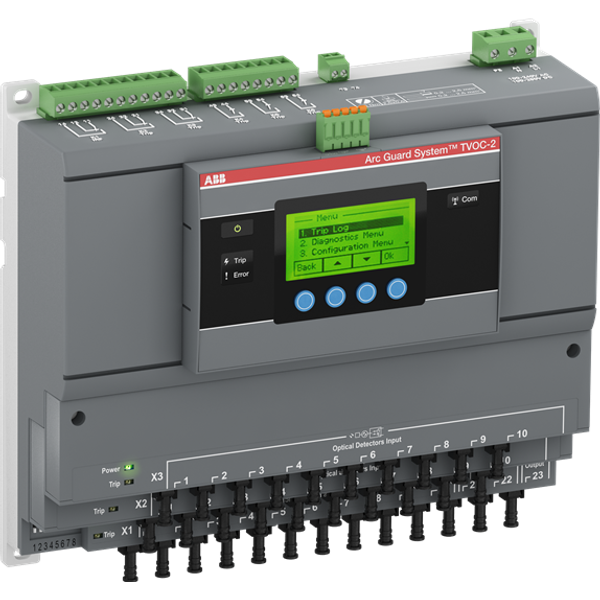

TVOC-2-48-C Arc Monitor
En stock: Non
Stock fournisseur: Non
Quantité minimale de commande: 1
Prix (hors TVA):
3 526,76 €
par pièce
EAN: 7320500511749
MPN: 1SFA664001R1004
Boîte: 1
Délai de livraison estimé à notre entrepôt (environ):
Sur demande
Technical Information
| État de l’article | Nouveau |
| Nom du fabricant | TVOC-2-48-C Arc Monitor |
| Marque | ABB |
| Catégories |
Outils, instruments de mesure et protection
Outils, instruments de mesure et protection |
| Code du système harmonisé | 8538 9099 00 |
| Méthode de montage | Montage en surface |
| Type de tension pour l'actionnement | DC |
Détails d’emballage
| Niveau d’emballage 1 | 7320500511749 |
Autres données techniques
| Largeur | 210 mm |
| Hauteur | 230 mm |
| Profondeur | 80 mm |
| Nombre d'entrées | 12 |
| Type de connexion électrique | Raccordement à vis |
| Tension nominale d'alimentation de commande Us à DC | 24-48 V |
| Nombre de contacts comme contact normalement fermé | 0 |
| Nombre de contacts comme contact normalement ouvert | 3 |
| Nombre de contacts comme contact inverseur | 3 |
Téléchargements
Description
The TVOC-2 Arc Guard System is an arc protection relay that mitigates arc faults and helps to protect people and equipment. The Arc monitor is the main unit of the Arc Guard System which detects the light of an arc and through the fast IGBT contacts sends an electrical signal within 1 ms to a nearby breaker that breaks the power and extinguishes the arc. The Arc monitor has 10 detector inputs and can trip up to three breakers with zone selectivity if needed. Up to 2 extension units can extend the number of light detectors to 30 and the unit includes an HMI that can be placed on the outside of the door. Detectors are sold in a wide range of lengths to fit a full switchgear design. Supply voltage 24... 48 V DC. Accessories include current sensing unit, optical cables, cable straps etc.
