standard analog input kit STB - 0..20 mA - 2 I - 12 bits
En stock: Non
Stock fournisseur: Non
Quantité minimale de commande: 1
Prix (hors TVA):
229,39 €
EAN: 3595863948394
MPN: STBACI1230K
Colis: 1
Boîte: 28
Palette: 448
Délai de livraison estimé à notre entrepôt (environ):
4-6 weeks
Technical Information
| État de l’article | Nouveau |
| Nom du fabricant | standard analog input kit STB - 0..20 mA - 2 I - 12 bits |
| Marque | Schneider Electric |
| Catégories |
Programmable logic controllers
|
| Pays d’origine | ID |
| Largeur | 128.3 mm |
| Hauteur | 13.9 mm |
| Profondeur | 70 mm |
| Adapté aux fonctions de sécurité | No |
| Nombre d'entrées analogiques | 2 |
| Nombre de sorties analogiques | 0 |
| Type de tension d'alimentation | DC |
| Protocole de support pour LON | No |
| Nombre d'interfaces HW Ethernet industriel | 0 |
| Nombre d'interfaces HW RS-232 | 0 |
| Nombre d'interfaces HW RS-422 | 0 |
| Nombre d'interfaces HW RS-485 | 0 |
| Nombre d'interfaces HW TTY série | 0 |
| Nombre d'interfaces HW USB | 0 |
| Nombre d'interfaces HW parallèles | 0 |
| Nombre d'interfaces HW autres | 0 |
| Protocole de support pour TCP/IP | No |
| Protocole de support pour ASI | No |
| Protocole de support pour PROFIBUS | No |
| Protocole de support pour CAN | No |
| Protocole de support pour INTERBUS | No |
| Protocole de support pour KNX | No |
| Protocole de support pour Modbus | No |
| Protocole de support pour Data-Highway | No |
| Protocole de support pour DeviceNet | No |
| Protocole de support pour SUCONET | No |
| Protocole de support pour d'autres systèmes de bus | No |
| Entrée, courant | Yes |
| Entrée, tension | No |
| Entrée, résistance | No |
| Entrée, thermomètre à résistance | No |
| Entrée, thermocouple | No |
| Signal d'entrée, configurable | Yes |
| Sortie, courant | No |
| Sortie, tension | No |
| Signal de sortie configurable | No |
| Résolution des entrées analogiques | 12 Bit |
| Résolution des sorties analogiques | 0 Bit |
| Type de connexion électrique | Raccordement à vis |
| Possibilité de montage sur rail | Yes |
| Catégorie de sécurité antidéflagrante pour le gaz | Protection ATEX contre les gaz, Cat. 3G |
| Catégorie de sécurité antidéflagrante pour les poussières | Autre |
| Possibilité de connexion au bus de terrain par l'intermédiaire d'un coupleur de bus séparé | Yes |
| Accessoire du système | Yes |
| Agent d'exploitation auxiliaire (Ex ia) | No |
| Agent d'exploitation auxiliaire (Ex ib) | No |
| Degré de protection (IP) | IP20 |
| Protocole de support pour SERCOS | No |
| Protocole de support pour INTERBUS-Safety | No |
| Nombre d'interfaces PROFINET | 0 |
| Nombre d'interfaces HW Sans fil | 0 |
| Possibilité d'encastrement frontal | No |
| Montage en rack possible | Yes |
| Montage mural/montage direct | No |
| Norme radio Bluetooth | No |
| Norme radio Wi-Fi 802.11 | No |
| Maître de liaison IO | No |
| Niveau de performance selon EN ISO 13849-1 | Aucun |
| Protocole de support pour AS-Interface Safety at Work | No |
| Protocole de support pour DeviceNet Safety | No |
| Protocole de support pour EtherNet/IP | No |
| Protocole de support pour Foundation Fieldbus | No |
| Protocole de support pour PROFINET CBA | No |
| Protocole de support pour PROFINET IO | No |
| Protocole de support pour PROFIsafe | No |
| Protocole de support pour SafetyBUS p | No |
| Tension d'alimentation DC | 24 V |
| Entrées analogiques configurables | Yes |
| Sorties analogiques configurables | No |
| Norme radio GPRS | No |
| Norme radio GSM | No |
| Norme radio UMTS | No |
| SIL selon IEC 61508 | Aucun |
Détails d’emballage
| Niveau d’emballage 1 | 3595863948394 |
| Niveau d’emballage 2 | 3595863948391 |
| Niveau d’emballage 3 | 3595863948394 |
Téléchargements
EPB (Code de pratique environnementale)
Déclaration EPD (Déclaration environnementale de produit)
Déclaration DOC CE (Déclaration de conformité CE)
Manuel technique
Description

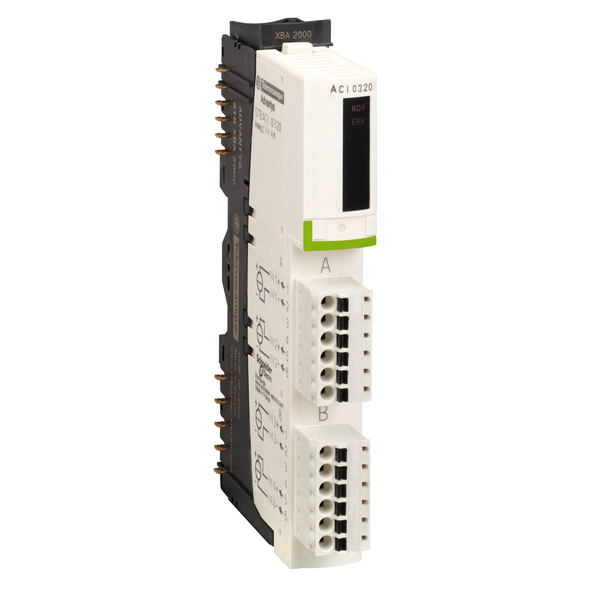

This product is part of the Modicon STB range, an offer of modular distributed I/O. This standard analogue input kit is an accessory kit of Programmable Logic Controllers (PLC) and Programmable Automation Controllers (PAC). It has 2 analogue inputs (current 0mA to 20mA) with 12bit resolution. This product is compatible with most major fieldbus networks. It is an analogue input kit with a rated supply voltage of 24V DC and a current consumption of 30mA at 5V DC for logic bus. The response time is 5ms. It supports hot swap fallback, requires standard type network interface module (NIM). It is an IP20 rated product. Its dimensions are 128.3mm (width) x 70mm (depth) x 13.9mm (height) and weighs 0.116kg. It is suitable for packaging, bottling, assembly, distribution, textile, printing and semiconductor machines applications. This product is certified by FM Class 1 Division 2, ATEX category 3G, CE, UL, CSA and C-Tick. This kit is suitable for use with mounting base STBXBA1000 and power distribution module STBPDT3100/3105. The kit includes STBACI1230 module, STBXBA1000 base, STBXTS2100, 6-terminal spring clamp connector and STBXTS1100, 6-terminal screw type connector. The Modicon STB distributed I/O solution is an open, modular input/output system that makes it possible to design automation islands managed by a master controller via a bus or communication network.
