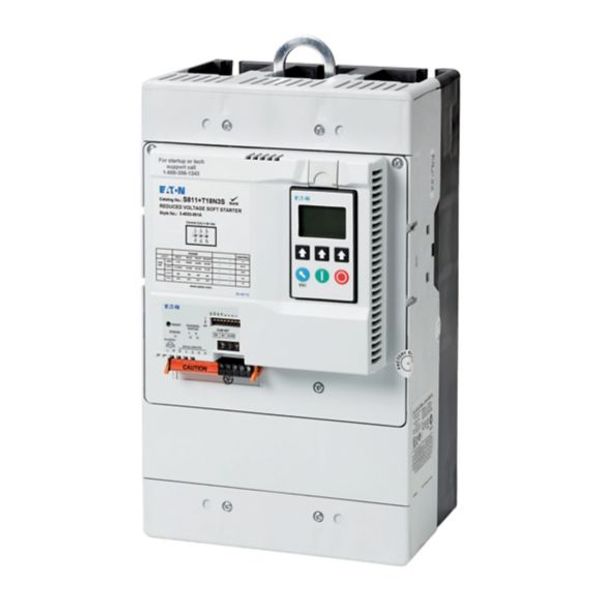

Soft starter, 180 A, 200 - 690 V AC, Us= 24 V DC, with control unit and pump algorithm, for 690-V grids, Frame size T
Technical Information
| État de l’article | Nouveau |
| Nom du fabricant | S811+T18V3S Soft starter, 180 A, 200 - 690 V AC, Us= 24 V DC, with control unit and pump algorithm, for 690-V grids, Frame size T |
| Marque | EATON |
| Catégories |
Soft Starters
|
| Pays d’origine | DO |
| Tension nominale de fonctionnement Ue | 200-690 V |
| Courant nominal de fonctionnement Ie à 40 °C Tu | 180 A |
| Puissance nominale du moteur triphasé, en ligne, à 230 V | 55 kW |
| Température ambiante nominale sans déclassement | 50 °C |
Détails d’emballage
| Niveau d’emballage 1 | 4015081654819 |
Autres données techniques
| Fonction | Sens unique |
| Avec écran | Yes |
| Tension nominale d'alimentation de commande Us à AC 50HZ | 0 V |
| Tension nominale d'alimentation Us à AC 60HZ | 0 V |
| Tension nominale d'alimentation de commande Us à DC | 24 V |
| Degré de protection (IP) | IP20 |
| Classe de déclenchement | Réglable |
| Puissance nominale moteur triphasé, en ligne, à 400 V | 90 kW |
| Puissance nominale du moteur triphasé, en triangle intérieur, à 230 V | 90 kW |
| Puissance nominale du moteur triphasé, en triangle intérieur, à 400 V | 160 kW |
| Protection intégrée contre les surcharges du moteur | Yes |
| Type de tension pour l'actionnement | DC |
| Dérivation interne | Yes |
| Contrôle du couple | No |
| Degré de protection (NEMA) | Autre |
Description
Soft starter, Description: With internal bypass contacts, Function: Soft starter for three-phase loads, with control unit and pump algorithm, for 690-V grids, Mains supply voltage (50/60 Hz): ULN= 200 - 690 V AC, Supply voltage: Us= 24 V DC, Control voltage: UC= 24 V DC, Assigned motor rating (Standard connection, In-Line) at 400 V, 50 Hz: P= 90 kW, at 690 V, 50 Hz: P= 160 kW, at 460 V, 60 Hz: P= 150 HP, Rated operational current AC-53: Ie= 180 A, Startup class: CLASS 10 (star-delta replacement), CLASS 20 (heavy starting duty 3 x Ie for 45 s), CLASS 30 (6 x Ie for 30 s), Rated operational voltage: Ue= 200 V, 230 V, 400 V, 480 V, 600 V, 690 V , Connection to SmartWire-DT: no, Frame size: T, Ordering information: Terminal blocks for the terminals are required for frame sizes T, U, and V -> Accessories, Standards: IEC/EN 60947-4-2, UL 508, CSA22.2-14-1995, GB14048
