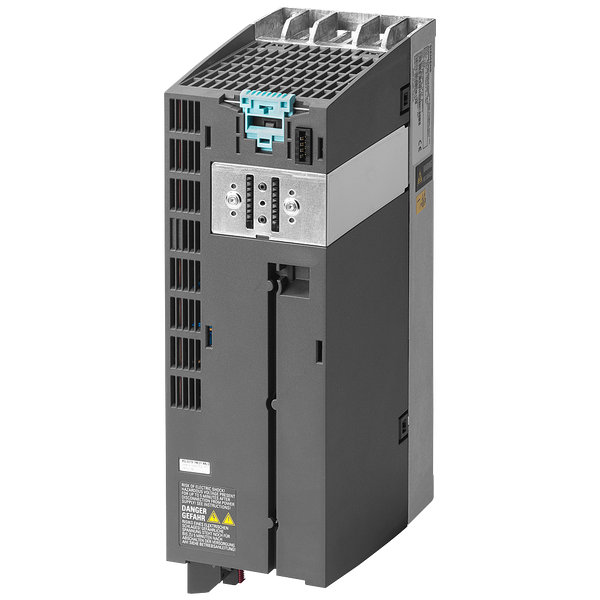

SINAMICS PM230, 3AC 380-480 V, 4,00 kW, IP20 / UL open type, FSB, A
Informations techniques
| État de l’article | Nouveau |
| Nom du fabricant | SINAMICS PM230, 3AC 380-480 V, 4,00 kW, IP20 / UL open type, FSB, A |
| Marque | Siemens |
| Catégories |
Variateurs de fréquence ≤ 1 kV
|
| Pays d’origine* | GB |
| * Le pays d'origine réel peut varier selon le lot de livraison. Pour confirmer le pays d'origine spécifique, veuillez contacter votre gestionnaire de compte. | |
| Code du système harmonisé | 8504 4090 00 |
| ETIM | EC001857 |
| Tension de réseau | 380-480 V |
| Nombre de phases en entrée | 3 |
| Tolérance de tension nette symétrique relative | -10 % |
| Tolérance de fréquence nette symétrique relative | 5 % |
Détails d’emballage
| Niveau d’emballage 1 | 4042948671276 |
Autres données techniques
| Largeur | 100 mm |
| Hauteur | 292 mm |
| Profondeur | 165 mm |
| Avec élément de contrôle | Non |
| Nombre d'entrées numériques | 0 |
| Nombre de sorties numériques | 0 |
| Nombre d'entrées analogiques | 0 |
| Nombre de sorties analogiques | 0 |
| Protocole de support pour LON | Non |
| Nombre d'interfaces HW Ethernet industriel | 0 |
| Nombre d'interfaces HW RS-232 | 0 |
| Nombre d'interfaces HW RS-422 | 0 |
| Nombre d'interfaces HW RS-485 | 0 |
| Nombre d'interfaces HW TTY série | 0 |
| Nombre d'interfaces HW USB | 0 |
| Nombre d'interfaces HW parallèles | 0 |
| Nombre d'interfaces HW autres | 0 |
| Avec interface optique | Non |
| Protocole de support pour TCP/IP | Non |
| Protocole de support pour ASI | Non |
| Protocole de support pour PROFIBUS | Non |
| Protocole de support pour CAN | Non |
| Protocole de support pour INTERBUS | Non |
| Protocole de support pour KNX | Non |
| Protocole de support pour Modbus | Non |
| Protocole de support pour Data-Highway | Non |
| Protocole de support pour DeviceNet | Non |
| Protocole de support pour SUCONET | Non |
| Protocole de support pour d'autres systèmes de bus | Non |
| Degré de protection (IP) | IP20 |
| Avec connexion PC | Non |
| Protocole de support pour SERCOS | Non |
| Protocole de support pour INTERBUS-Safety | Non |
| Fonctionnement à 4 quadrants possible | Non |
| Nombre d'interfaces PROFINET | 0 |
| Type de convertisseur | Convertisseur U |
| Nombre de phases en sortie | 3 |
| Résistance à la rupture intégrée | Non |
| Application en zone industrielle autorisée | Oui |
| Application autorisée dans les zones domestiques et commerciales | Non |
| Fréquence de sortie max. | 550 Hz |
| Puissance maximale à charge linéaire à la tension de sortie nominale | 3 kW |
| Puissance maximale à charge quadratique à la tension de sortie nominale | 4 kW |
| Protocole de support pour AS-Interface Safety at Work | Non |
| Protocole de support pour DeviceNet Safety | Non |
| Protocole de support pour EtherNet/IP | Non |
| Protocole de support pour Foundation Fieldbus | Non |
| Protocole de support pour PROFINET CBA | Non |
| Protocole de support pour PROFINET IO | Non |
| Protocole de support pour PROFIsafe | Non |
| Protocole de support pour SafetyBUS p | Non |
| Tension de sortie max. | 0 V |
| Courant nominal de sortie I2N | 10.2 A |
| Protocole de support pour BACnet | Non |
Description
SINAMICS G120 Power Module PM230 with integrated Class A filter Degree of protection IP20 380-480 V 3 AC +10/-10% 47-63 Hz Power low overload: 4kW at 150% 3s, 110% 57s, 100% 240 s; Ambient temperature 0 to +40 °C (LO) 292x 100x 165 (HxWxD), FSB without Control Unit and operating unit released for CU240B/E-2 and CU230P-2 Firmware version V4.4 or higher Power Module SINAMICS PM230 Power Module with degree of protection IP20 the specialist for building management systems for the SINAMICS G120P frequency converter. The SINAMICS power unit together with the suitable CU230P-2 control unit and an IOP/IOP-2 (Intelligent Operator Panel) or BOP-2 (Basic Operator Panel) operator panel makes up the functional SINAMICS G120P frequency converter. The PM230 (degree of protection IP20) is a built-in device for installation in electrical cabinets and only generates low line harmonics and apparent power losses. In addition to the energy-related advantages, there is also less environmental stress. The PM230 Power Module (degree of protection IP 20) supplies motors in a power range extending from 0.37 kW up to 75 kW. Frame sizes FSA up to FSF of the PM230 Power Module, in degree of protection IP 20 as well as push-through versions are available with an integrated Class A line filter for installations according to Category C2 according to EN 61800-3 or without integrated line filter. As standard, the following accessories are included in the scope of delivery: Shield plates and shield connecting kits for EMC-compliant connection of power and control cables; for frame sizes FSA up to FSC, plug connectors for the line supply and motor. SINAMICS – the integrated drive family for every application area
