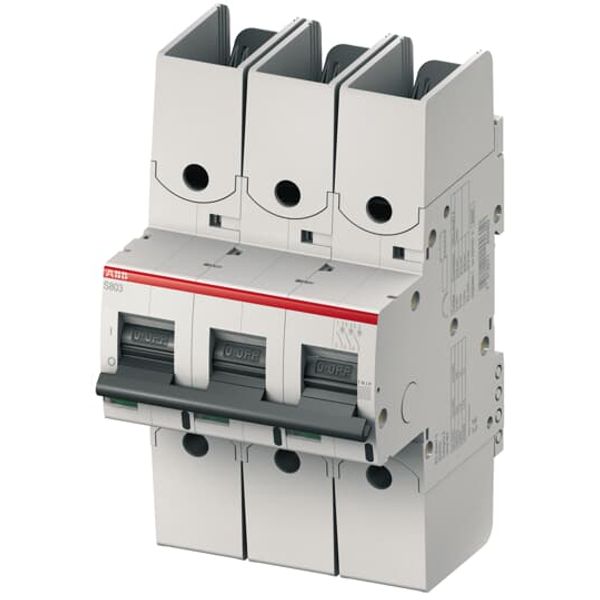

S803HV-K100 bis max. 1000V AC 3P, Icu = 3kA, In = 100A
En stock: Non
Stock fournisseur: Non
Quantité minimale de commande: 1
Prix (hors TVA):
331,79 €
par pièce
EAN: 7612271436940
MPN: 2CCF019045R0001
Colis: 1
Boîte: 10
Délai de livraison estimé à notre entrepôt (environ):
4-6 weeks
Technical Information
| État de l’article | Nouveau |
| Nom du fabricant | S803HV-K100 High Performance MCB |
| Marque | ABB |
| Catégories |
Disjoncteurs 100A
|
| Courant nominal | 100 A |
| Tension nominale | 1000 V |
| Caractéristique de déclenchement | K |
| Largeur en nombre d'espacements modulaires | 3 |
| Nombre de pôles (total) | 3 |
| Pouvoir de coupure assigné en cas de court-circuit Icn selon EN 60898 à 230 V | 2.5 kA |
Détails d’emballage
| Niveau d’emballage 1 | 7612271436940 |
| Niveau d’emballage 2 | 7612271436940 |
Autres données techniques
| Type de tension | AC |
| Profondeur d'encastrement | 82.5 mm |
| Fréquence | 60 Hz |
| Classe de limitation de courant | 3 |
| Catégorie de surtension | 3 |
| Degré de pollution | 3 |
| Degré de protection (IP) | IP20 |
| Nombre de pôles protégés | 3 |
| Conducteur neutre à commutation simultanée | No |
| Section du conducteur raccordable à âme pleine | 0-50 mm² |
| Section des conducteurs connectables multi-câblés | 0-70 mm² |
| Température ambiante pendant le fonctionnement | -25-60 °C |
| Équipement supplémentaire possible | Yes |
| Pouvoir de coupure assigné en cas de court-circuit Icn selon EN 60898 à 400 V | 2.5 kA |
| Pouvoir de coupure assigné en cas de court-circuit Icu selon IEC 60947-2 à 230 V | 4 kA |
| Pouvoir de coupure assigné en court-circuit Icu selon IEC 60947-2 à 400 V | 4 kA |
Description
The S803HV-K100 is a 3-pole High Performance Circuit breaker with K-characteristic, with cage terminal, long separating plates and a rated current of 100 A. It is a current limiting device with a maximum breaking capacity of 3kA at 580/1000V. It has two different tripping mechanisms, the thermal tripping mechanism for overload protection and the electromechanic tripping mechanism for short circuit protection. The S803HV-K100 complies with IEC/EN 60947-2 and allows the use for industrial applications. It can be used worldwide. The extensive range of accessory makes the use of S803HV-K100 more comfortable. Due to the fast arc extinction of S803HV-K100 your application will be secured.
