MCB S800PV 2P 40 5kA PV
Informations techniques
| État de l’article | Nouveau |
| Nom du fabricant | Miniature Circuit Breaker S800PV S802PV-SP50 2P 50A 800VDC 5kA B Curve |
| Marque | ABB |
| Catégories |
Disjoncteurs 50A
|
| Code du système harmonisé | 8536 2010 00 |
| ETIM | EC000042 |
| Courant nominal | 50 A |
| Tension nominale | 1500 V |
| Caractéristique de déclenchement | B |
| Largeur en nombre d'espacements modulaires | 2 |
| Nombre de pôles (total) | 2 |
| Pouvoir de coupure assigné en cas de court-circuit Icn selon EN 60898 à 230 V | 5 kA |
Détails d’emballage
| Niveau d’emballage 1 | 7612271471330 |
| Niveau d’emballage 2 | 7612271471330 |
Autres données techniques
| Type de tension | DC |
| Profondeur d'encastrement | 111 mm |
| Fréquence | 0 Hz |
| Tension nominale d'isolation Ui | 1500 V |
| Classe de limitation de courant | 3 |
| Catégorie de surtension | 3 |
| Degré de pollution | 2 |
| Antidéflagrant | FALSE |
| Degré de protection (IP) | IP20 |
| Nombre de pôles protégés | 2 |
| Conducteur neutre à commutation simultanée | Non |
| Section du conducteur raccordable à âme pleine | 0-50 mm² |
| Section des conducteurs connectables multi-câblés | 0-70 mm² |
| Température ambiante pendant le fonctionnement | -25-60 °C |
| Installation encastrée | FALSE |
| Équipement supplémentaire possible | Non |
| Pouvoir de coupure assigné en cas de court-circuit Icn selon EN 60898 à 400 V | 5 kA |
| Pouvoir de coupure assigné en cas de court-circuit Icu selon IEC 60947-2 à 230 V | 5 kA |
| Pouvoir de coupure assigné en court-circuit Icu selon IEC 60947-2 à 400 V | 5 kA |
| Tension nominale de tenue aux chocs Uimp | 8 kV |
Téléchargements
Description

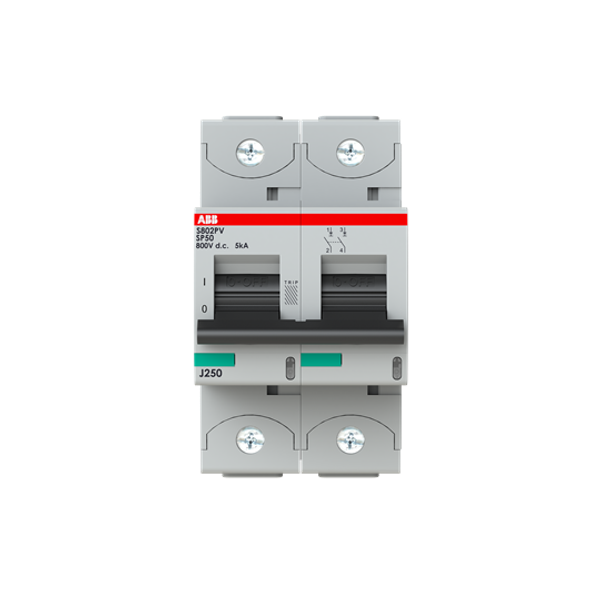

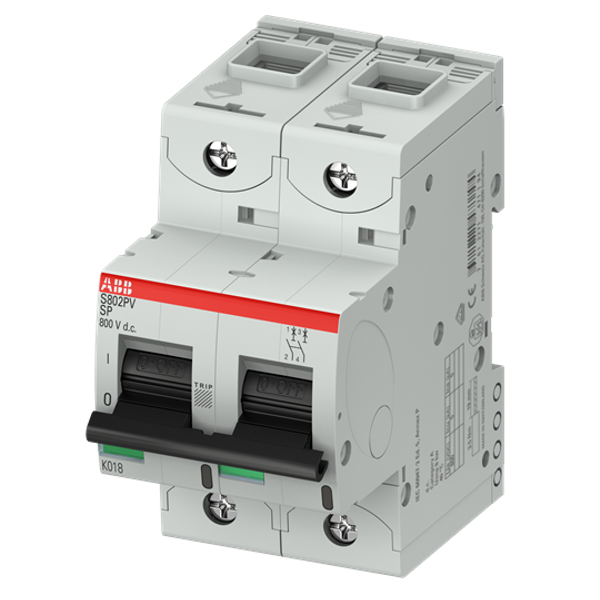

The S802PV-SP50 is a 2-pole High Performance Circuit breaker for photovoltaics (DC) with B-characteristic, with cage terminal and a rated current of 50 A. It is a current limiting device with a maximum breaking capacity of 5kA at 800V. It can be used for voltages up to 800V DC. It has two different tripping mechanisms, the thermal tripping mechanism for overload protection and the electromechanic tripping mechanism for short circuit protection. The S802PV-SP50 complies with IEC/EN 60947-2 and allows the use for industrial applications. It has numerous of approvals, therefore it can be used worldwide. The extensive range of accessory makes the use of S802PV-SP50 more comfortable. Due to the fast arc extinction of S802PV-SP50 your application will be secured.
