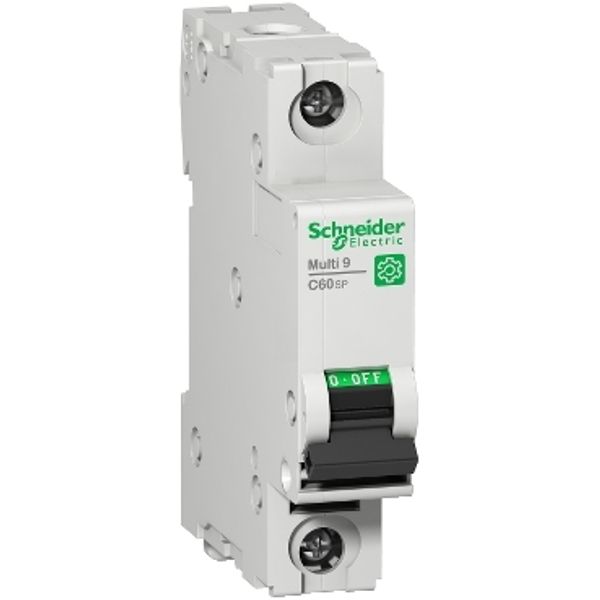

Multi9 - C60SP - MCB - 1P - 10 A - C Curve - 277 V - 10 kA - UL 1077
En stock: Non
Stock fournisseur: Non
Quantité minimale de commande: 1
Prix (hors TVA):
22,24 €
EAN: 3606481168207
MPN: M9F22110
Colis: 1
Boîte: 12
Délai de livraison estimé à notre entrepôt (environ):
Sur demande
Technical Information
| État de l’article | Nouveau |
| Nom du fabricant | Multi9 - C60SP - MCB - 1P - 10 A - C Curve - 277 V - 10 kA - UL 1077 |
| Marque | Schneider Electric |
| Catégories |
Breakers
|
| Pays d’origine | FR |
| Type de tension | AC/DC |
| Profondeur d'encastrement | 44 mm |
| Courant nominal | 10 A |
| Tension nominale | 277 V |
| Fréquence | 50-60 Hz |
| Caractéristique de déclenchement | C |
| Tension nominale d'isolation Ui | 500 V |
| Classe de limitation de courant | 0 |
| Catégorie de surtension | 4 |
| Degré de pollution | 3 |
| Largeur en nombre d'espacements modulaires | 2 |
| Antidéflagrant | No |
| Degré de protection (IP) | IP20 |
| Nombre de pôles protégés | 1 |
| Conducteur neutre à commutation simultanée | Yes |
| Section du conducteur raccordable à âme pleine | 1-25 mm² |
| Section des conducteurs connectables multi-câblés | 1-16 mm² |
| Température ambiante pendant le fonctionnement | -30-70 °C |
| Installation encastrée | No |
| Équipement supplémentaire possible | Yes |
| Nombre de pôles (total) | 1 |
| Pouvoir de coupure assigné en cas de court-circuit Icn selon EN 60898 à 400 V | 0 kA |
| Pouvoir de coupure assigné en cas de court-circuit Icn selon EN 60898 à 230 V | 0 kA |
| Pouvoir de coupure assigné en cas de court-circuit Icu selon IEC 60947-2 à 230 V | 10 kA |
| Pouvoir de coupure assigné en court-circuit Icu selon IEC 60947-2 à 400 V | 3 kA |
| Tension nominale de tenue aux chocs Uimp | 6 kV |
Détails d’emballage
| Niveau d’emballage 1 | 3606481168207 |
| Niveau d’emballage 2 | 3606481168204 |
| Niveau d’emballage 3 | 3606481168205 |
Téléchargements
EPB (Code de pratique environnementale)
Déclaration EPD (Déclaration environnementale de produit)
Déclaration DOC CE (Déclaration de conformité CE)
Description
This Multi9 C60SP is a low voltage miniature circuit breaker (MCB). It is a 1P circuit breaker with 1 protected pole, 10A rated current and C tripping curve. The rated short circuit breaking capacity goes up to 3kA at 415VAC conforming to EN/IEC 60947-2 standard and 3kA at 415VAC conforming to EN/IEC 60947-2 standard. This product complies with both industrial standard EN/IEC 60898-1 and residential standard EN/IEC 60947-2. It has been designed to offer enhanced protection by preventing, protecting people and equipment from electrical threats. This product protects from short circuit, earth leakage and overload. This product is dedicated for original equipment manufacturers (OEM) and control panel builders. It has an electrical endurance going up to 10000 cycles and a mechanical endurance going up to 20000 cycles. The Ue operational voltage is 240VAC. The Ui rated insulation voltage is 500VAC. The Uimp rated impulse withstand voltage is 6kV. The product can be clipped on a DIN rail. Its width is 2 pitches of 9mm. Pollution degree is 3. The product colour is light grey (RAL7035). The dimensions are (W) 18mm x (H) 81mm x (D) 72mm. It has an IP20 degree of protection (as per IEC/EN 60529) on its terminals. The operating temperature is -30°C to 70°C. The storage temperature is -40°C to 80°C.
