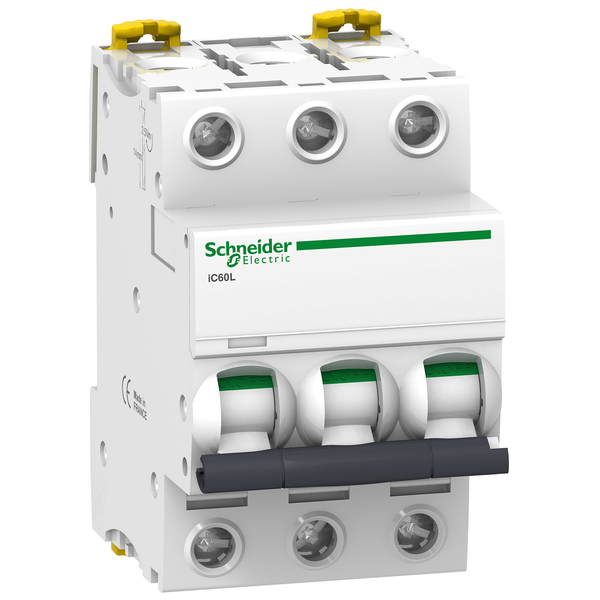

Miniature circuit-breaker, Acti9 iC60L, 3P, 50 A, C curve, 15 kA (IEC 60947-2)
Technical Information
| État de l’article | Nouveau |
| Nom du fabricant | Miniature Circuit Breaker Acti9 iC60L 3P 50A 15kA C Curve |
| Marque | Schneider Electric |
| Catégories |
Disjoncteurs 50A
|
| Pays d’origine* | FR |
| * Le pays d'origine réel peut varier selon le lot de livraison. Pour confirmer le pays d'origine spécifique, veuillez contacter votre gestionnaire de compte. | |
| Code du système harmonisé | 8536 2010 00 |
| Courant nominal | 50 A |
| Tension nominale | 400 V |
| Caractéristique de déclenchement | C |
| Largeur en nombre d'espacements modulaires | 3 |
| Nombre de pôles (total) | 3 |
| Pouvoir de coupure assigné en cas de court-circuit Icn selon EN 60898 à 230 V | 0 kA |
Détails d’emballage
| Niveau d’emballage 1 | 3606480084478 |
| Niveau d’emballage 2 | 3606480084475 |
| Niveau d’emballage 3 | 3606480084476 |
Autres données techniques
| Type de tension | AC/DC |
| Profondeur d'encastrement | 44.5 mm |
| Fréquence | 50-60 Hz |
| Tension nominale d'isolation Ui | 500 V |
| Classe de limitation de courant | 3 |
| Catégorie de surtension | 4 |
| Degré de pollution | 3 |
| Antidéflagrant | No |
| Degré de protection (IP) | IP20 |
| Nombre de pôles protégés | 3 |
| Conducteur neutre à commutation simultanée | No |
| Section du conducteur raccordable à âme pleine | 1-35 mm² |
| Section des conducteurs connectables multi-câblés | 1-25 mm² |
| Température ambiante pendant le fonctionnement | -35-70 °C |
| Installation encastrée | No |
| Équipement supplémentaire possible | Yes |
| Pouvoir de coupure assigné en cas de court-circuit Icn selon EN 60898 à 400 V | 0 kA |
| Pouvoir de coupure assigné en cas de court-circuit Icu selon IEC 60947-2 à 230 V | 30 kA |
| Pouvoir de coupure assigné en court-circuit Icu selon IEC 60947-2 à 400 V | 15 kA |
| Tension nominale de tenue aux chocs Uimp | 6 kV |
Téléchargements
Description
This Acti9 iC60L is a low voltage miniature circuit breaker (MCB). It is a 3P circuit breaker with 3 protected poles, 50A rated current and C tripping curve. The rated short circuit breaking capacity goes up to 15kA at 380VAC to 415VAC conforming to EN/IEC 60947-2 standard. It complies with industrial standard EN/IEC 60947-2. This miniature circuit breaker protects circuit against short circuit and overload current. Its unique VisiTrip indicator reduces intervention time by showing the faulty circuit. Its VisiSafe green strip guarantees the physical opening of the contacts to allow downstream maintenance. Its fast closing mechanism independent of manual operation improves its service life. It has an electrical endurance going up to 10000 cycles and a mechanical endurance going up to 20000 cycles. The Ui rated insulation voltage is 500VAC. It is DIN rail mountable. Its width is 6 pitches of 9mm. Pollution degree is 3. Overvoltage category is IV. The product colour is white (RAL9003). The dimensions are (W) 54mm x (H) 85mm x (D) 78.5mm. The weight is 0.375kg. It has an IP20 degree of protection (as per IEC/EN 60529) on its terminals. The operating temperature is -35°C to 70°C. The storage temperature is -40°C to 85°C.
