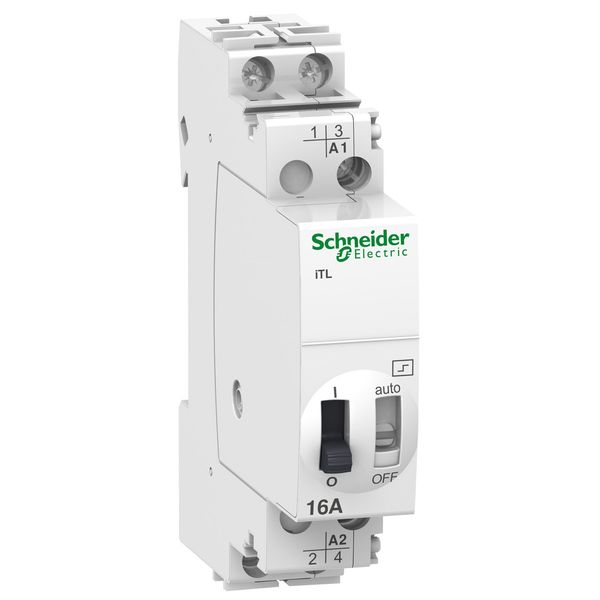

impulse relay iTL - 2P - 2 NO - 16A - coil 12 VDC - 24 VAC 50/60Hz
En stock: Oui
Stock fournisseur: Oui
Quantité minimale de commande: 1
Prix (hors TVA):
26,061 €
EAN: 3606480091889
MPN: A9C30112
Colis: 1
Boîte: 12
Délai de livraison estimé à notre entrepôt (environ):
Sur demande
Technical Information
| État de l’article | Nouveau |
| Nom du fabricant | impulse relay iTL - 2P - 2 NO - 16A - coil 12 VDC - 24 VAC 50/60Hz |
| Marque | Schneider Electric |
| Catégories |
Relays
|
| Pays d’origine | BE |
| Code du système harmonisé | 8536 4190 00 |
| Méthode de montage | Rail DIN |
| Fonction | Interrupteur mécanique |
| Profondeur d'encastrement | 43.5 mm |
| Largeur en nombre d'espacements modulaires | 1 |
| Tension de contrôle 1 | 24 V |
| Tension de commande 2 | 12 V |
| Type de tension de commande 1 | AC |
| Type de tension de commande 2 | DC |
| Tension de contrôle de la fréquence 1 | 50-60 Hz |
| Adapté au fonctionnement manuel | Yes |
| Type de tension d'alimentation | AC |
| Tension d'alimentation | 24-250 V |
| Courant de commutation maximal (cos phi = 0,6) | 16 A |
| Charge max. lampe à incandescence | 1600 W |
| Charge max. lampe fluorescente | 1300 VA |
| Charge max. lampe fluorescente (circuit Duo) | 2000 VA |
| Charge maximale lampe fluorescente (parallèle compensée) | 900 VA |
| Courant nominal de commutation | 16 A |
| Nombre de contacts comme contact normalement fermé | 0 |
| Nombre de contacts comme contact normalement ouvert | 2 |
| Nombre de contacts comme contact inverseur | 0 |
Détails d’emballage
| Niveau d’emballage 1 | 3606480091889 |
| Niveau d’emballage 2 | 3606480091886 |
| Niveau d’emballage 3 | 3606480091887 |
Téléchargements
EPB (Code de pratique environnementale)
Manuel technique
Déclaration DOC CE (Déclaration de conformité CE)
Déclaration EPD (Déclaration environnementale de produit)
Description
This Acti9 iTL is a modular impulse relay. This 2P device has 2 normally open contacts. Rated current is 16A, 24VAC to 250VAC operating voltage and it operates with 24VAC or 12VDC control voltage. Electrical endurance goes up to 200000 cycles AC-21 or 100000 cycles AC-22. The switching frequency is 5 switching operations/minute or 100 switching operations/day. The duration of the command order should be between 50ms to 1s. It is mainly used for lighting control applications. The Ui rated insulation voltage is 440VAC. The Uimp rated impulse withstand voltage is 6kV. The operating frequency is 50Hz or 60Hz. It is DIN rail mountable. Pollution degree is 3. Overvoltage category is IV. The dimensions are (W) 18mm x (H) 84mm x (D) 60mm. The degree of protection is IP20 and IP40 in an enclosure. The operating temperature is from -20°C to 50°C. The storage temperature is from -40°C to 70°C. This product is compliant with IEC/EN 60669-1 and IEC/EN 60669-2-2 standard.
