HVI Conductor D 23mm Cu w. support. tube L 4700mm a. air-term. rod L 2
Commande uniquement
Prix (hors TVA):
2 056,77 €
EAN: 4013364241251
MPN: 819438
Colis: 1
Délai de livraison estimé à notre entrepôt (environ):
2 weeks
Technical Information
| État de l’article | Nouveau |
| Nom du fabricant | HVI Conductor D 23mm Cu w. support. tube L 4700mm a. air-term. rod L 2 |
| Marque | Dehn |
| Catégories |
Lightning Protection Components
|
| Pays d’origine* | DE |
| * The actual country of origin may differ depending on the delivery batch. To confirm the specific country of origin, please contact your account manager. | |
| Code du système harmonisé | 8538 9099 00 |
| Section du conducteur | 19 mm² |
| Diamètre du conducteur | 5 mm |
| Matériau du conducteur | Cuivre |
| Catégorie de conducteur | Classe 1 = solide |
| Matériau de la gaine | Polyéthylène réticulé (XLPE) |
Détails d’emballage
| Niveau d’emballage 1 | 4013364241251, 4013364241251 |
Autres données techniques
| Couleur | Gris |
| Protection de surface | Non traité |
| Poids | 66.6 kg/100 m |
| Convient aux applications EX | Yes |
| Nombre de brins | 1 |
| Modèle isolé à l'épreuve des hautes tensions | Yes |
| Matériau d'isolation | Polyéthylène (PE) |
| Distance de séparation équivalente maximale s (dans l'air) | 0.75 m |
| Distance de séparation équivalente max. s (matériaux de construction solides) | 1.5 m |
| Diamètre extérieur avec gaine/couverture | 23 mm |
| Charge de traction maximale | 950 N |
Téléchargements
Description

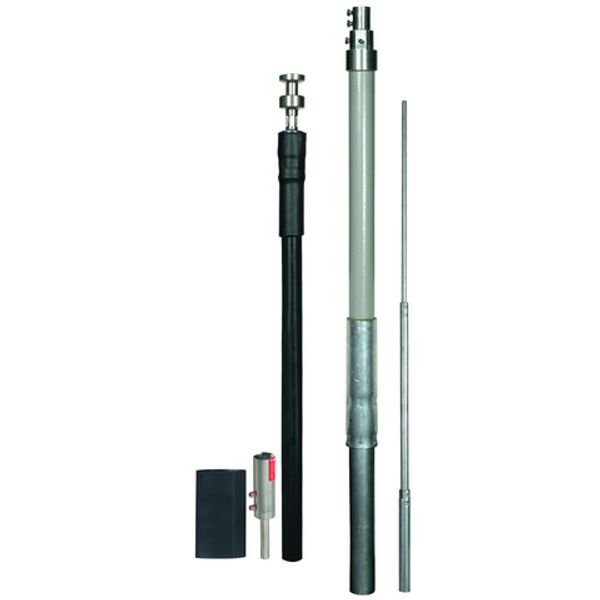

HVI Conductor (high-voltage-resistant, insulated down conductor) in a supporting tube, to maintain the separation distance from electrically conductive parts according to IEC 62305-3, in order to prevent dangerous flashover between external lightning protection system components and indoor conductive parts (electrical installation, piping, etc.). In order to avoid creeping discharge, the HVI Conductor has a special outer sheath which makes it possible to discharge high lightning impulse voltages to a reference potential. HVI Conductor (grey), with sealing end and EB spring element inside the supporting tube (length 4700 mm) with air-termination rod (D22 / 16 / 10 mm length 2500 mm), with head piece, EB connection element and an earth connection element. Equivalent separation distance s ≤ 075 cm (in air), s ≤ 150 cm (solid building material).
