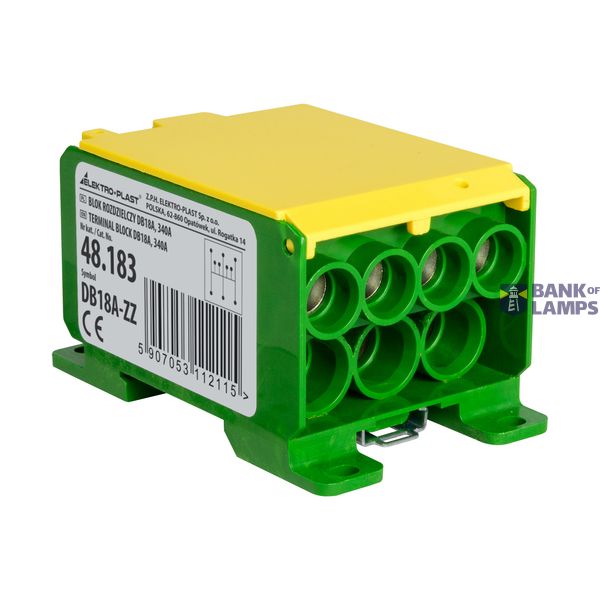

Distribution Block DB18A-ZZ (yellow-green), 315A, insert: Tin-plated Aluminum (AL6060)
Commande uniquement
EAN: 5907053112115
MPN: 48.183
Colis: 1
No price options are available.
Informations techniques
| État de l’article | Nouveau |
| Nom du fabricant | Distribution Block DB18A-ZZ (yellow-green), 315A, insert: Tin-plated Aluminum (AL6060) |
| Marque | Elektro-Plast |
| Catégories |
Systèmes de jeux de barres et accessoires
|
| Pays d’origine* | PL |
| * Le pays d'origine réel peut varier selon le lot de livraison. Pour confirmer le pays d'origine spécifique, veuillez contacter votre gestionnaire de compte. | |
| Code du système harmonisé | 8536 9010 00 |
| ETIM | EC000275 |
| Courant nominal | 315 A |
| Nombre de pôles | 1 |
| Adapté aux conducteurs rigides | Yes |
Détails d’emballage
| Niveau d’emballage 1 | 5907053112115 |
Autres données techniques
| Méthode de montage | Rail DIN/vis |
| Largeur | 51 mm |
| Hauteur | 58 mm |
| Profondeur | 94 mm |
| Type de connexion | Vissage |
| Nombre d'entrées | 1 |
| Nombre de sorties | 9 |
| Sécurité des contacts | Yes |
| Adapté aux conducteurs à fils fins | Yes |
| Convient pour les conducteurs en toron | No |
| Convient aux conducteurs à brins fins sans manchon d'extrémité de câble | No |
| Convient aux conducteurs à brins très fins | Yes |
| Convient aux conducteurs à brins très fins sans manchon d'extrémité de câble | No |
| Section du conducteur, entrée | 50-240 mm² |
| Section du conducteur, sortie | 16-50 mm² |
Description
Distribution blocks DB are designed for use in electrical connections within low-voltage switchboards and distribution systems. They are equipped with threaded clamping elements, ensuring secure and reliable connection of conductors of various cross-sections.
The product is suitable for connecting unprepared conductors (solid or stranded) as well as flexible wires terminated with ferrules.
The blocks are available in three standard colour versions:
grey – for phase conductors distribution (L1, L2, L3),
blue – for neutral conductors (N),
yellow-green – for protective conductors (PE).
The products are offered in a wide range of standardized sizes and configurations, with multiple input and output terminals, allowing flexible adaptation to specific installation requirements.
Distribution blocks can be mounted:
on standard TH35 DIN rails in accordance with EN 60715,
directly on flat surfaces using screws (metal, wood, or masonry).
The product is suitable for electrical connections in the following configurations:
copper – copper (Cu–Cu),
copper – aluminium (Cu–Al),
aluminium – aluminium (Al–Al).
The blocks comply with the relevant standards for low-voltage switchgear and conductor terminals, in particular:
EN 60947-7-1,
EN 60947-7-2,
EN 60715.
Regulatory compliance:
The product complies with the requirements of the following EU directives and regulations:
Low Voltage Directive (LVD) 2014/35/EU,
RoHS Directive 2002/95/EC and RoHS II 2011/65/EU as amended by Directive 2015/863,
REACH Regulation (EC) No. 1907/2006.
