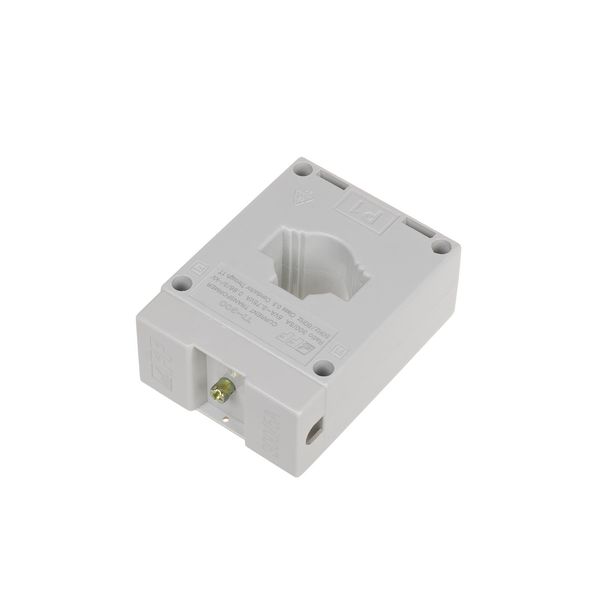

Przekładnik prądowy 300/5A Ø22, kl. 0,5; TI-300-5
En stock: Non
Stock fournisseur: Non
Quantité minimale de commande: 1
Prix (hors TVA):
18,79 €
EAN: 5908312594994
MPN: TI-300-5
Colis: 1
Délai de livraison estimé à notre entrepôt (environ):
2-3 weeks
Technical Information
| État de l’article | Nouveau |
| Nom du fabricant | Current transformer 300/5A Ø22, class 0.5; TI-300-5 |
| Marque | F&F |
| Catégories |
Measurement Transformers
|
| Pays d’origine | PL |
| Code du système harmonisé | 8504 3129 00 |
| Modèle | Transformateur de courant amovible |
| Courant nominal primaire | 300 A |
| Puissance apparente nominale secondaire | 5 VA |
| Courant nominal secondaire | 5 A |
| Classe de précision | 0.5 |
Détails d’emballage
| Niveau d’emballage 1 | 5908312594994 |
Autres données techniques
| Diamètre de l'ouverture | 22 mm |
| Nombre d'entrées primaires | 1 |
| Avec rail en cuivre | No |
| Montage par encliquetage | No |
| Avec protection contre les chocs | No |
| Calibré | No |
| Connexion secondaire | Raccordement à vis |
Téléchargements
Déclaration du fournisseur pour les produits ayant le statut d'origine préférentielle
Lien profond REACH
Déclaration RoHS
Instructions d'utilisation
Description
Prąd wtórny 5A ; 0,66kV AC, 3kV/1min. ; FS=10
Przewód z mierzonym prądem przechodzi przez główny otwór przekładnika(P1/P2), co jest równoważne z jednym zwojem uzwojenia pierwotnego. Zaciski uzwojenia wtórnego S1 i S2 podłączone są do zacisków obwodu pomiarowego urzadzenia kontrolnego lub pomiarowego. Stosunek natężeń prądów w obu uzwojeniach jest wielkością stałą i nazywa się przekładnią prądową: IPn/ISn=N, gdzie IPn - prąd pierwotny znamionowy; ISn - prąd wtórny znamionowy; N - wartość przekładni. Z wartości prądu płynącego przez uzwojenie wtórne można wyznaczyć wartość prądu płynącego przez uzwojenie pierwotne: ISm*N=IPm, gdzie ISm - prąd pierwotny mierzony; IPm - prąd wtórny mierzony. Uwaga! Zalecane podłączenie układu wtórnego przewodem o średnicy nie mniejszej niż 2,5mm?. Zalecane uziemienie zacisku S2. Zakaz rozłączania układu wtórnego podczas pracy przekładnika (możliwość wystąpienia dużego napięcia skutkującego porażeniem osób lub uszkodzeniem urządzenia).
