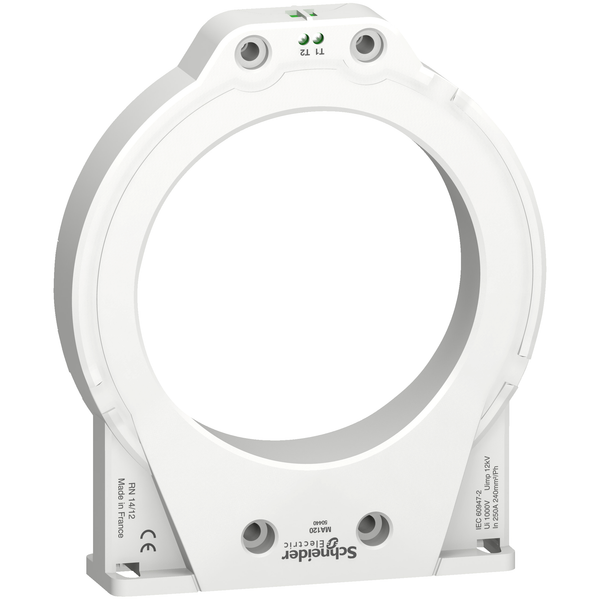

Closed toroid A type, VigiPacT, Vigilohm, MA120, inner diameter 120mm, rated current 250A
En stock: Non
Stock fournisseur: Oui
Quantité minimale de commande: 1
Prix (hors TVA):
117,20 €
EAN: 3303430504405
MPN: 50440
Colis: 1
Boîte: 26
Palette: 104
Délai de livraison estimé à notre entrepôt (environ):
4-6 weeks
Technical Information
| État de l’article | Nouveau |
| Nom du fabricant | Closed toroid A type, VigiPacT, Vigilohm, MA120, inner diameter 120mm, rated current 250A |
| Marque | Schneider Electric |
| Catégories |
Indicators network parameters values
|
| Pays d’origine | FR |
| Code du système harmonisé | 3917 3300 00 |
| Modèle | Transformateur de courant à sommation |
| Diamètre de l'ouverture | 118 mm |
| Nombre d'entrées primaires | 4 |
| Avec rail en cuivre | No |
| Courant nominal primaire | 250 A |
| Montage par encliquetage | Yes |
| Puissance apparente nominale secondaire | 0 VA |
| Courant nominal secondaire | 0.25 A |
| Avec protection contre les chocs | Yes |
Détails d’emballage
| Niveau d’emballage 1 | 3303430504405 |
| Niveau d’emballage 2 | 3303430504403 |
| Niveau d’emballage 3 | 3303430504405 |
Téléchargements
EPB (Code de pratique environnementale)
Déclaration EPD (Déclaration environnementale de produit)
Manuel technique
Instructions d'utilisation
Description
This toroid is dedicated to Vigilohm Insulation Fault locators, and to VigiPacT type A residual current protection and monitoring relays. It allows the monitoring of the injected component from Vigilohm Insulation Monitor, and the measurement of a current rating up to 250A for VigiPacT monitoring and protection relays. The transformer ratio is 1/1000. The inner diameter of the toroid is 120 millimeters and the weight is 0.450kg. The cables must be centered within the toroid and the diameter represented by all these cables should not exceed 60 millimeters. The maximum cross section per phase (R, S, T, N) is 240mm² for a copper conductor.
