WF39EW11 M+W 9RE/3FB Komplettfeld, mit Zählerkreuz
En stock: Non
Stock fournisseur: Non
Quantité minimale de commande: 1
Prix (hors TVA):
5 682,11 €
EAN: 4011617560296
MPN: 2CPX056029R9999
Boîte: 1
Délai de livraison estimé à notre entrepôt (environ):
4-6 weeks
Technical Information
| État de l’article | Nouveau |
| Nom du fabricant | WF39EW11 Measurement and metering transformer board, Field width: 3, Rows: 0, 1350 mm x 750 mm x 160 mm, IP2XC |
| Marque | ABB |
| Catégories |
Meter Boxes
|
| Code du système harmonisé | 8537 1098 00 |
| Avec câblage | Yes |
| Nombre d'armoires à compteurs | 1 |
| Espace de raccordement inférieur | Avec barre bus 5 pôles |
| Degré de protection (IP) | IP2XC |
| Courant nominal de l'interrupteur principal | 144 A |
Détails d’emballage
| Niveau d’emballage 1 | 4011617560296 |
Autres données techniques
| Couleur | Gris |
| Largeur | 750 mm |
| Modèle | 1 étage |
| Hauteur | 1350 mm |
| Numéro RAL | 7035 |
| Avec plaque de montage | No |
| Espace de connexion | 300 mm |
| Largeur en nombre d'espacements modulaires | 36 |
| Nombre de panneaux TSG | 1 |
| Nombre de rangées de distributeurs | 0 |
| Modèle de couvercle | Fermé avec pré-serrage |
Description

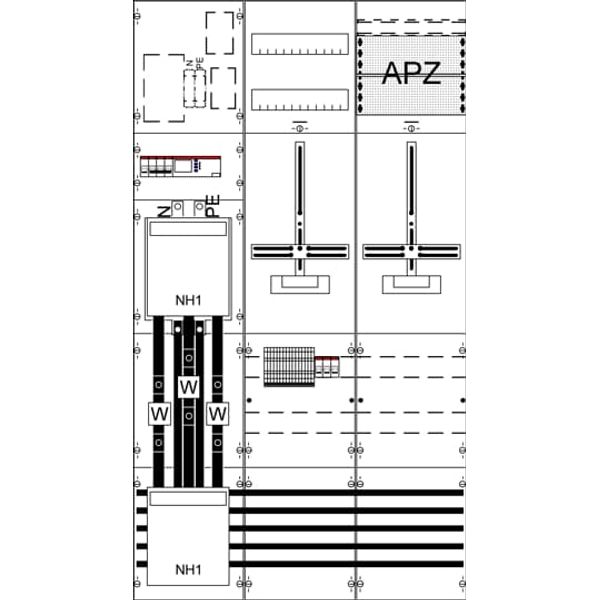

Measurement and metering transformer board, fully assembled module, with Metering cross, for the internal use, degree of protection IP2XC, applicable standards: EN 61439-1, EN 61439-2, Rated operational voltage 415V AC 50/60 Hz, rated current 115 A, Rated current of the assembly of switchgear and controlgear InA 115 A, in RAL 7035, dimensions in mm (H x W x D): 1350 x 750 x 160, Earthing system TN-S, 5-pole, Number of SG spaces 1, Number of transformer meter spaces 1, Pre-wired according requirements DSO, voltage path 3 low voltage path switches B10/25kA overvoltage path category 3, busbar system Cu busbars 12 x 5 mm 5-pole, parting point before the current transformer Fuse switch disconnector NH1/250A, current transformer range CT mounting pad with CT rail 170 x 30 x 5 mm, parting point after the current transformer 2 Fuse switch disconnector NH00/250 A (M10), primary wiring L1-L3 Cu-Busbar 30 x 5 und 20 x 5, PE+N Cu-Busbar 20 x 5 mm, Incomer grid connected to busbar Cu 12 x 5 mm, PV-connected to contactor, PE connected to terminal 50 qmm, complete with distribution and control wiring, Grid unit 9 GU, Overall height 5, panel width 3, Space units 324, covers out of Plastic, Quick sealable connection, RAL 7035
