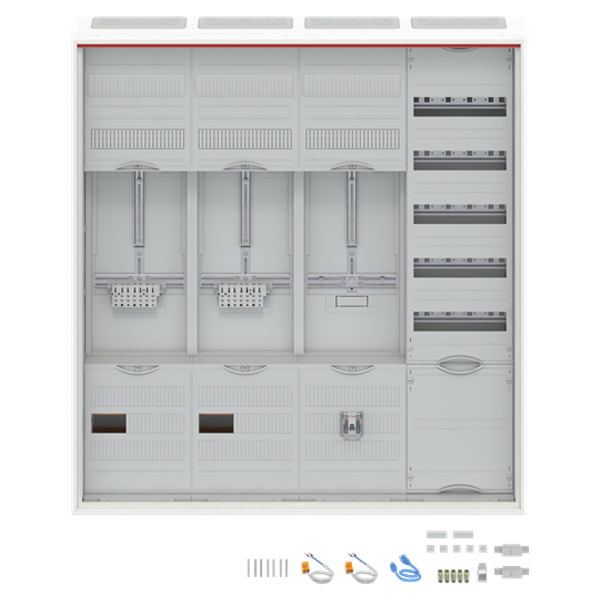

DA47PH Komplettschrank, AP Dreipunkt, A47 2Z1S1V5A2
En stock: Non
Stock fournisseur: Non
Quantité minimale de commande: 1
Prix (hors TVA):
983,12 €
EAN: 4011617542650
MPN: 2CPX054265R9999
Boîte: 1
Délai de livraison estimé à notre entrepôt (environ):
4-6 weeks
Technical Information
| État de l’article | Nouveau |
| Nom du fabricant | DA47PH Meter board, Field width: 4, Rows: 57, 1100 mm x 1050 mm x 215 mm, Isolated (Class II), IP31 |
| Marque | ABB |
| Catégories |
Distribution boards
|
| Code du système harmonisé | 8537 1098 00 |
| Méthode de montage | Montage en saillie/encastré/partiellement encastré |
| Largeur | 1050 mm |
| Modèle | 1 étage |
| Hauteur | 1100 mm |
| Profondeur | 215 mm |
| Avec plaque de montage | No |
| Profondeur d'encastrement | 215 mm |
| Courant nominal | 63 A |
| Nombre de champs | 4 |
| Hauteur d'encastrement | 1100 mm |
| Largeur encastrée | 1050 mm |
| Matériau | Plaque en acier |
| Nombre de panneaux TSG | 1 |
| Nombre de rangées de distributeurs | 57 |
| Nombre d'armoires à compteurs | 2 |
| Espace de raccordement inférieur | Avec barre bus 5 pôles |
| Degré de protection (IP) | IP31 |
Détails d’emballage
| Niveau d’emballage 1 | 4011617542650 |
| Niveau d’emballage 2 | 4011617542650 |
Téléchargements
Description
Meter board, series ComfortLine A, fully assembled cabinet, with Metering cross, Expansion option: Lateral, for the internal use, with Door, class of protection II (double insulated), degree of protection IP31, IK code 7, Rated operational voltage 400V AC 50/60 Hz, rated current 63 A, Powder-coated, in RAL 9016, enclosure out of sheet steel, double door, door out of sheet steel, with Standard closure, door opening angle 120 degree, door hinge right and left, rear wall out of sheet steel / plastic, cable entry on top via membrane flange mounted, on bottom via 2x cable entry flange included, on side via flange opening pre-punched, rear wall cable entry part is pre-punched, dimensions in mm (H x W x D): 1100 x 1050 x 215, Metering module pre-wired, Earthing system TN-S, 5-pole, Quick terminal for metering, net side compartment, meter space: with busbar, pre-assembled for main switch SH, net side compartment, SG space: with Miniature circuit breaker 1-pole B10/25kA according DIN VDE 0660-101 sealable, incoming terminals up to 25 mm², system side compartment, meter space: with Main branch terminal, Number of meter spaces single tariff 2, Number of SG spaces 1, Number of distributor rows 5, Grid unit 7 GU, Overall height 3, panel width 4, Space units 336, covers out of Plastic, RAL 7035
