KA4618 Mess- und Wandlerfeld BH3 vorverdrahtet mit BKE-I
En stock: Non
Stock fournisseur: Non
Quantité minimale de commande: 1
Prix (hors TVA):
1 502,95 €
EAN: 4011617340416
MPN: 2CPX034041R9999
Boîte: 1
Délai de livraison estimé à notre entrepôt (environ):
4-6 weeks
Technical Information
| État de l’article | Nouveau |
| Nom du fabricant | KA4618 Measurement and metering transformer board, Field width: 2, Rows: 0, 1050 mm x 500 mm x 160 mm, IP2XC |
| Marque | ABB |
| Catégories |
Meter Boxes
|
| Code du système harmonisé | 8537 1098 00 |
| Avec câblage | Yes |
| Nombre d'armoires à compteurs | 1 |
| Espace de raccordement inférieur | Avec barre bus 5 pôles |
| Degré de protection (IP) | IP2XC |
| Courant nominal de l'interrupteur principal | 125 A |
Détails d’emballage
| Niveau d’emballage 1 | 4011617340416 |
Autres données techniques
| Couleur | Gris |
| Largeur | 500 mm |
| Modèle | eHZ |
| Hauteur | 1050 mm |
| Numéro RAL | 7035 |
| Avec plaque de montage | No |
| Espace de connexion | 300 mm |
| Largeur en nombre d'espacements modulaires | 24 |
| Nombre de panneaux TSG | 0 |
| Nombre de rangées de distributeurs | 0 |
| Modèle de couvercle | Fermé avec pré-serrage |
Téléchargements
Description

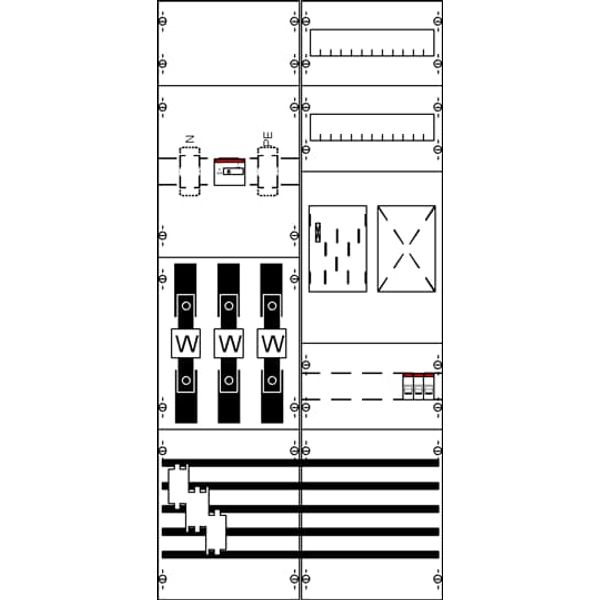

Measurement and metering transformer board, fully assembled module, with BKE-I, for the internal use, degree of protection IP2XC, applicable standards: EN 61439-1, EN 61439-2, Rated operational voltage 415V AC 50/60 Hz, rated current 100 A, Rated current of the assembly of switchgear and controlgear InA 100 A, in RAL 7035, dimensions in mm (H x W x D): 1050 x 500 x 160, Earthing system TN-S, 5-pole, Stecktechnik, Number of transformer meter spaces 1, Pre-wired according requirements DSO, voltage path Miniature circuit breaker B10/25 kA 3-pole overvoltage path catagory 3, busbar system Cu busbars 12 x 5 mm 5-pole, parting point before the current transformer Fuse base elements 1x3xNH00/125 A, current transformer range CT mounting pad with CT rail 170 x 30 x 5 mm, parting point after the current transformer Switch 125 A / 3-pole (10-70qmm), primary wiring 50 qmm, N+PE 2 Connections N+PE 95qmm, Grid unit 7 GU, Overall height 3, panel width 2, Space units 168, covers out of Plastic, Quick sealable connection, RAL 7035
