KA4046 Wandlerfeld H2/B2 vorverdrahtet
En stock: Non
Stock fournisseur: Non
Quantité minimale de commande: 1
Prix (hors TVA):
1 751,45 €
EAN: 4011617330226
MPN: 2CPX033022R9999
Boîte: 1
Délai de livraison estimé à notre entrepôt (environ):
4-6 weeks
Technical Information
| État de l’article | Nouveau |
| Nom du fabricant | KA4046 CT meter panel, Field width: 2, Rows: 0, 900 mm x 500 mm x 160 mm, IP2XC |
| Marque | ABB |
| Catégories |
Meter Boxes
|
| Code du système harmonisé | 8537 1098 00 |
| Avec câblage | Yes |
| Nombre d'armoires à compteurs | 0 |
| Degré de protection (IP) | IP2XC |
| Courant nominal de l'interrupteur principal | 250 A |
Détails d’emballage
| Niveau d’emballage 1 | 4011617330226 |
Autres données techniques
| Couleur | Gris |
| Largeur | 500 mm |
| Hauteur | 900 mm |
| Numéro RAL | 7035 |
| Avec plaque de montage | No |
| Espace de connexion | 150 mm |
| Largeur en nombre d'espacements modulaires | 24 |
| Nombre de panneaux TSG | 0 |
| Nombre de rangées de distributeurs | 0 |
| Modèle de couvercle | Fermé avec pré-serrage |
Téléchargements
Description

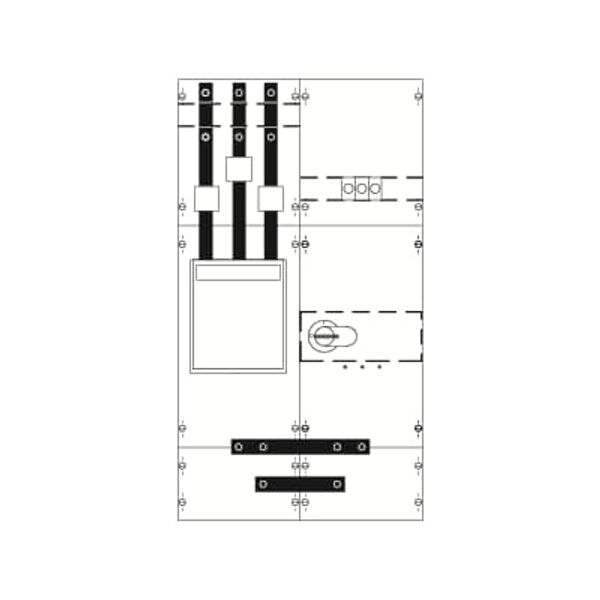

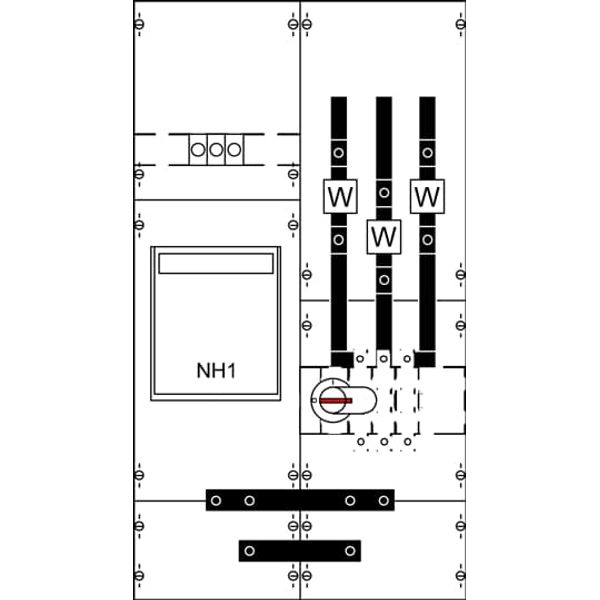

CT meter panel, fully assembled module, for the internal use, degree of protection IP2XC, applicable standards: EN 61439-1, Rated operational voltage 415V AC 50/60 Hz, rated current 200 A, Rated current of the assembly of switchgear and controlgear InA 200 A, in RAL 7035, dimensions in mm (H x W x D): 900 x 500 x 160, Earthing system TN-S, 5-pole, voltage path Fuse base element D01/3-pole sealable, parting point before the current transformer Fuse switch disconnector NH1/250 A, current transformer range CT mounting pad with CT rail 30 x 10 mm, parting point after the current transformer Switch 250 A / 3-pole (M8), primary wiring 120 qmm, PE+N Cu 30 x 5 mm, Connection N+PE (M8), Note: metering transformer sets to be installed in seperate housing. For DSO Cottbus cabinets have to be IP54. Incomer housing could be e.g. EK220, Grid unit 6 GU, Overall height 2, panel width 2, Space units 144, covers out of Plastic, Quick sealable connection, RAL 7035
