KA4219 Mess- und Wandlerfeld H5/B2 vorverdrahtet mit Zählerkreuz
Commande uniquement
EAN: 4011617330172
MPN: 2CPX033017R9999
Boîte: 1
Prix (hors TVA)
3 037,09 €
par unité
Quantité minimale de commande: 1
Délai de livraison estimé à notre entrepôt: 4-6 weeks
Ce prix est valable jusqu’à la prochaine liste de prix ou jusqu’à épuisement des stocks
Informations techniques
| État de l’article | Nouveau |
| Nom du fabricant | KA4219 Measurement and metering transformer board, Field width: 2, Rows: 0, 1350 mm x 500 mm x 160 mm, IP2XC |
| Marque | ABB |
| Catégories |
Coffrets de comptage
|
| Code du système harmonisé | 8537 1098 00 |
| ETIM | EC000263 |
| Avec câblage | Yes |
| Nombre d'armoires à compteurs | 1 |
| Espace de raccordement inférieur | Avec barre bus 5 pôles |
| Degré de protection (IP) | IP2XC |
| Courant nominal de l'interrupteur principal | 250 A |
Détails d’emballage
| Niveau d’emballage 1 | 4011617330172 |
Autres données techniques
| Couleur | Gris |
| Largeur | 500 mm |
| Modèle | 2 étages |
| Hauteur | 1350 mm |
| Numéro RAL | 7035 |
| Avec plaque de montage | No |
| Espace de connexion | 300 mm |
| Largeur en nombre d'espacements modulaires | 24 |
| Nombre de panneaux TSG | 1 |
| Nombre de rangées de distributeurs | 0 |
| Modèle de couvercle | Fermé avec pré-serrage |
Téléchargements
Description

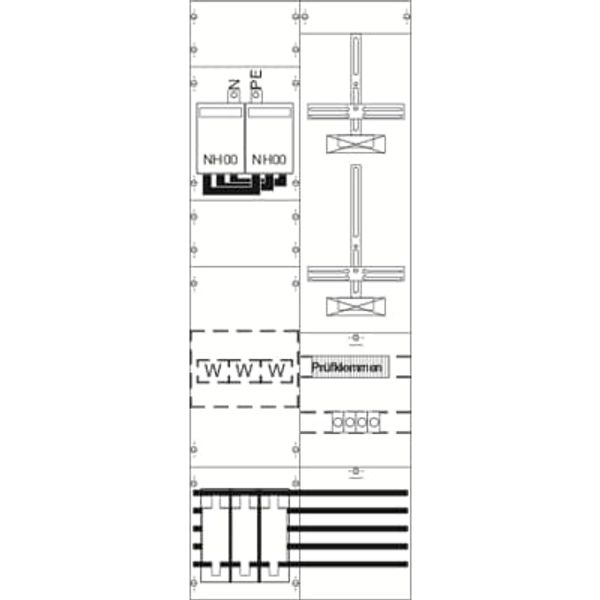

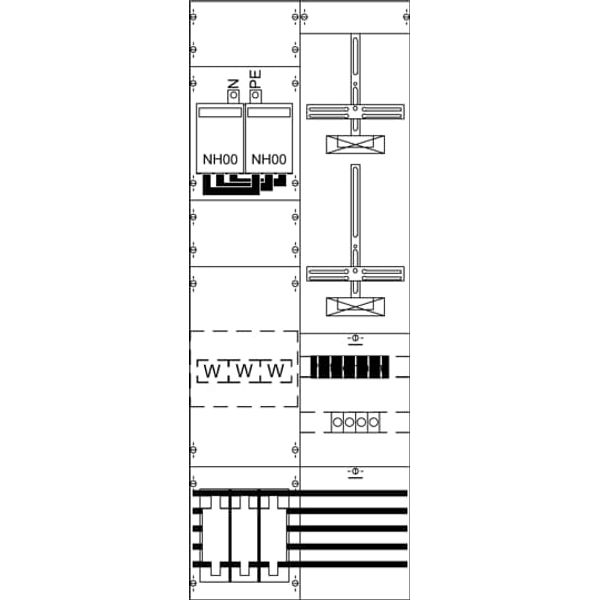

Measurement and metering transformer board, fully assembled module, with Metering cross, for the internal use, degree of protection IP2XC, applicable standards: EN 61439-1, EN 61439-2, Rated operational voltage 415V AC 50/60 Hz, rated current 210 A, Rated current of the assembly of switchgear and controlgear InA 210 A, in RAL 7035, dimensions in mm (H x W x D): 1350 x 500 x 160, Earthing system TN-S, 5-pole, Number of SG spaces 1, (300 mm), Number of transformer meter spaces 1, Pre-wired according requirements DSO, voltage path Fuse base element D01/3-pole and D01/1-pole, busbar system Cu busbars 12 x 5 mm 5-pole, parting point before the current transformer Fuse base element NH2/400 A, current transformer range Mounting plate with Single-CT with CT-rail, parting point after the current transformer 2 Fuse disconnector NH2/160 A (M8), primary wiring L1-L3 120 qmm, N+PE 120 qmm, Connection N+PE (M8), Note: Busbar terminals should be ordered seperately, Grid unit 9 GU, Overall height 5, panel width 2, Space units 216, covers out of Plastic, Quick sealable connection, RAL 7035
