KS4224Z M+W-Standschrank TW312G+APZ+INL2ZHB
En stock: Non
Stock fournisseur: Non
Quantité minimale de commande: 1
Prix (hors TVA):
6 343,67 €
EAN: 4011617329770
MPN: 2CPX032977R9999
Boîte: 1
Délai de livraison estimé à notre entrepôt (environ):
4-6 weeks
Technical Information
| État de l’article | Nouveau |
| Nom du fabricant | KS4224Z Measurement and metering transformer cabinet, Field width: 3, Rows: 0, 1950 mm x 800 mm x 350 mm, Grounded (Class I), IP54 |
| Marque | ABB |
| Catégories |
Meter Boxes
|
| Code du système harmonisé | 8537 1098 00 |
| Méthode de montage | Montage en surface (plâtre) |
| Courant nominal | 630 A |
| Nombre d'armoires à compteurs | 1 |
| Espace de raccordement inférieur | Avec barre de bus |
| Degré de protection (IP) | IP54 |
Détails d’emballage
| Niveau d’emballage 1 | 4011617329770 |
Autres données techniques
| Largeur | 800 mm |
| Modèle | 1 étage |
| Hauteur | 1950 mm |
| Profondeur | 350 mm |
| Avec plaque de montage | No |
| Profondeur d'encastrement | 350 mm |
| Nombre de champs | 3 |
| Hauteur d'encastrement | 1950 mm |
| Largeur encastrée | 800 mm |
| Matériau | Plaque en acier |
| Nombre de panneaux TSG | 1 |
| Nombre de rangées de distributeurs | 0 |
Téléchargements
Description

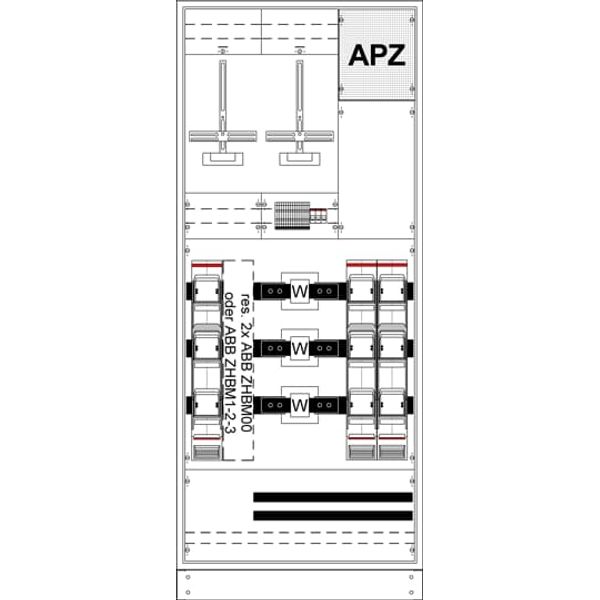

Measurement and metering transformer cabinet, series TwinLine, fully assembled cabinet, with Metering cross, for the internal use, with Door, class of protection I (earthed), degree of protection IP54, applicable standards: EN 61439-1, EN 61439-2, Rated operational voltage 415V AC 50/60 Hz, rated current 400 A, Rated current of the assembly of switchgear and controlgear InA 494 A, Powder-coated, in RAL 7035, enclosure out of sheet steel, single-leaf door, dimensions in mm (H x W x D): 1950 x 800 x 350, Earthing system TN-S, 5-pole, Number of SG spaces 1, Number of transformer meter spaces 1, Pre-wired according requirements DSO, voltage path 3 low voltage path switches B10/25kA overvoltage path category 3, busbar system Cu busbars 60 x 10 mm 5-pole, parting point before the current transformer Fuse disconnector NH3/630 A with double V-terminals, current transformer range CT mounting pad with CT rail, nickel plated, 250 x 40 x 10 mm, parting point after the current transformer 2 Fuse disconnector NH2/400 A, PE+N-busbar Cu 40 x 10 mm, Grid unit 12 GU, Overall height 8, panel width 3, Space units 432, covers out of Plastic, Quick sealable connection, RAL 7035
