KS4210Z MuW-Standschrank BH8/FB3
En stock: Non
Stock fournisseur: Non
Quantité minimale de commande: 1
Prix (hors TVA):
5 942,05 €
EAN: 4011617329763
MPN: 2CPX032976R9999
Boîte: 1
Délai de livraison estimé à notre entrepôt (environ):
4-6 weeks
Technical Information
| État de l’article | Nouveau |
| Nom du fabricant | KS4210Z Measurement and metering transformer cabinet, Field width: 3, Rows: 0, 1950 mm x 800 mm x 275 mm, Isolated (Class II), IP55 |
| Marque | ABB |
| Catégories |
Meter Boxes
|
| Code du système harmonisé | 8537 1098 00 |
| Méthode de montage | Montage en surface (plâtre) |
| Courant nominal | 400 A |
| Nombre d'armoires à compteurs | 1 |
| Espace de raccordement inférieur | Avec barre de bus |
| Degré de protection (IP) | IP55 |
Détails d’emballage
| Niveau d’emballage 1 | 4011617329763 |
Autres données techniques
| Largeur | 800 mm |
| Modèle | 1 étage |
| Hauteur | 1950 mm |
| Profondeur | 275 mm |
| Avec plaque de montage | No |
| Profondeur d'encastrement | 275 mm |
| Nombre de champs | 3 |
| Hauteur d'encastrement | 1850 mm |
| Largeur encastrée | 800 mm |
| Matériau | Plaque en acier |
| Nombre de panneaux TSG | 2 |
| Nombre de rangées de distributeurs | 0 |
Téléchargements
Description

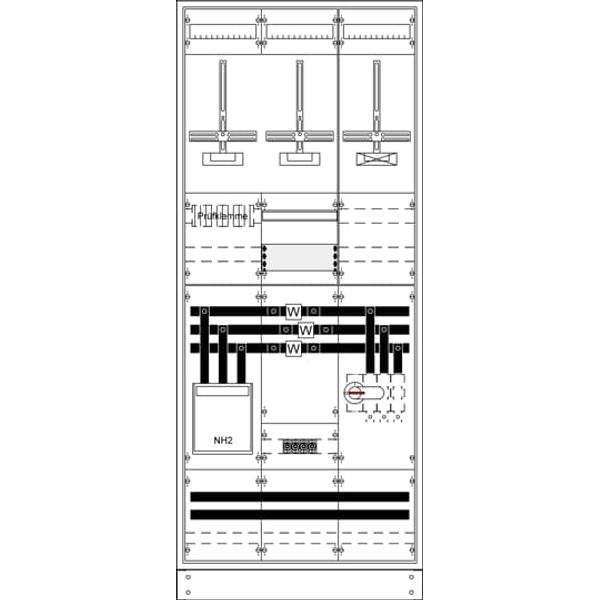

Measurement and metering transformer cabinet, series TwinLine, fully assembled cabinet, with Metering cross, for the internal use, with Door, class of protection II (double insulated), degree of protection IP55, applicable standards: EN 61439-1, Rated operational voltage 415V AC 50/60 Hz, rated current 320 A, Rated current of the assembly of switchgear and controlgear InA 400 A, Powder-coated, in RAL 7035, enclosure out of sheet steel, single-leaf door, door hinge right or left, dimensions in mm (H x W x D): 1950 x 800 x 275, Earthing system TN-S, 5-pole, Number of SG spaces 2, Number of transformer meter spaces 1, Pre-wired according requirements DSO, voltage path Fuse base element D01/3-pole sealable, busbar system Cu busbars 40 x 10 mm 5-pole, parting point before the current transformer Fuse switch disconnector NH2/400 A, terminal screws M12, current transformer range CT mounting pad with CT rail 170 x 40 x 10 mm, parting point after the current transformer Switch 400 A / 3-pole (M10), primary wiring Cu-Busbar 30 x 10 mm, Connection N+PE (M10), Grid unit 12 GU, Overall height 8, panel width 3, Space units 432, covers out of Plastic, Quick sealable connection, RAL 7035
