KS448 Mess- und Wandlerschrank, Aufputz A39
Commande uniquement
EAN: 4011617327257
MPN: 2CPX032725R9999
Boîte: 1
Prix (hors TVA)
4 899,34 €
par unité
Quantité minimale de commande: 1
Délai de livraison estimé à notre entrepôt: 4-6 weeks
Ce prix est valable jusqu’à la prochaine liste de prix ou jusqu’à épuisement des stocks
Informations techniques
| État de l’article | Nouveau |
| Nom du fabricant | KS448 Measurement and metering transformer cabinet, Field width: 3, Rows: 0, 1400 mm x 800 mm x 215 mm, Isolated (Class II), IP31 |
| Marque | ABB |
| Catégories |
Coffrets de comptage
|
| Code du système harmonisé | 8537 1098 00 |
| ETIM | EC000262 |
| Méthode de montage | Montage en saillie/partiellement encastré |
| Courant nominal | 250 A |
| Nombre d'armoires à compteurs | 0 |
| Espace de raccordement inférieur | Avec barre bus 5 pôles |
| Degré de protection (IP) | IP31 |
Détails d’emballage
| Niveau d’emballage 1 | 4011617327257 |
Autres données techniques
| Largeur | 800 mm |
| Modèle | 1 étage |
| Hauteur | 1400 mm |
| Profondeur | 215 mm |
| Avec plaque de montage | No |
| Profondeur d'encastrement | 215 mm |
| Nombre de champs | 3 |
| Hauteur d'encastrement | 1400 mm |
| Largeur encastrée | 800 mm |
| Matériau | Plaque en acier |
| Nombre de panneaux TSG | 0 |
| Nombre de rangées de distributeurs | 0 |
Téléchargements
Description

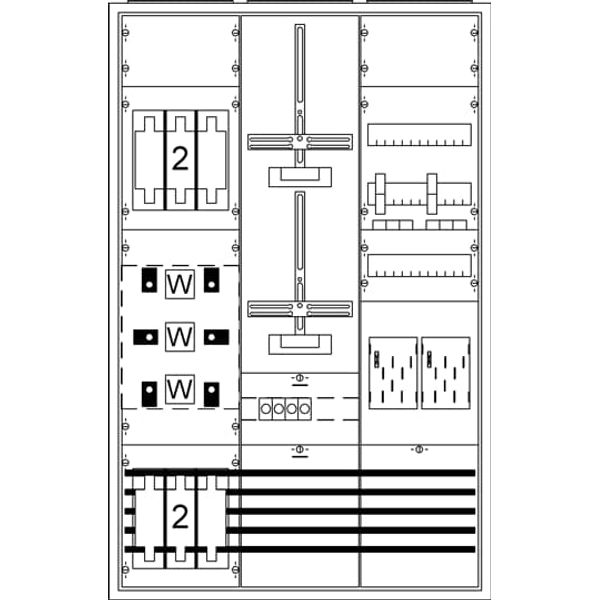

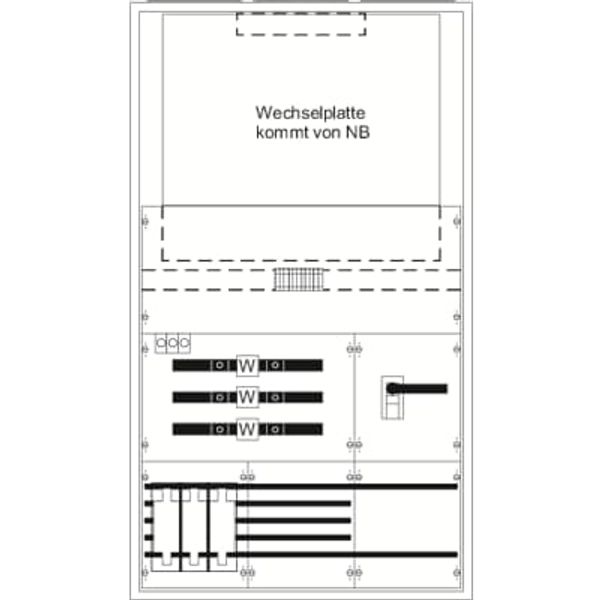

Measurement and metering transformer cabinet, series A, fully assembled cabinet, Expansion option: Lateral, for the internal use, with Door, class of protection II (double insulated), degree of protection IP31, applicable standards: EN 61439-1, EN 61439-2, Rated operational voltage 415V AC 50/60 Hz, rated current 220 A, Rated current of the assembly of switchgear and controlgear InA 222 A, Powder-coated, in RAL 9016, enclosure out of sheet steel, double door, door hinge right and left, dimensions in mm (H x W x D): 1400 x 800 x 215, not pre-wired, Earthing system TN-S, 5-pole, net side compartment, meter space: with busbar, net side compartment, meter space: with busbar, Meter replacement plate metering transformer conversion board size 1/2, 2 or 3 (KF421, KF414, KF 423), Pre-wired from current and voltage pfad up to test terminal X1, voltage path Fuse base element D01/3-pole, busbar system Cu busbars 12 x 5 mm 5-pole, parting point before the current transformer Fuse base element NH2/400 A, current transformer range CT mounting pad with CT rail 170 x 30 x 5 mm, parting point after the current transformer Switch 250 A / 3-pole (M8), primary wiring L1-L3 120 qmm, N+PE Cu-Busbar 12 x 5 mm, Connection N+PE (M8), Note: Incomer cabinet EK220 recommended, busbar terminal to be ordered seperately, Grid unit 9 GU, Overall height 5, panel width 3, Space units 324, covers out of Plastic, Quick sealable connection, RAL 7035, pre-assembled for installation of metering exchange plate
