MCB S800S 3P D 6A 50kA
Technical Information
| Preces stāvoklis | Jauns |
| Ražotāja nosaukums | Miniature Circuit Breaker S803S 3P 6A C Curve 50kA |
| Zīmols | ABB |
| Kategorijas |
Automātslēdži 6A
|
| Harmonizētās sistēmas kods | 8536 2010 00 |
| Nominālā strāva | 6 A |
| Nominālais spriegums | 400 V |
| Atbrīvošanas raksturlielums | C |
| Platums moduļu atstarpju skaitā | 3 |
| Stabu skaits (kopā) | 3 |
| Nominālā īssavienojuma pārtraukuma jauda Icn saskaņā ar EN 60898 pie 230 V | 25 kA |
Iepakojuma informācija
| Iepakojuma līmenis 1 | 7612271408169 |
Citi tehniskie dati
| Sprieguma veids | AC/DC |
| Iebūvēts dziļums | 88.5 mm |
| Biežums | 50 Hz |
| Nominālais izolācijas spriegums Ui | 690 V |
| Strāvas ierobežošanas klase | 3 |
| Virssprieguma kategorija | 3 |
| Piesārņojuma pakāpe | 2 |
| Sprādziendrošs | No |
| Aizsardzības pakāpe (IP) | IP20 |
| Aizsargājamo stabu skaits | 3 |
| Vienlaicīgi pārslēdz nulles vadītāju | No |
| Savienojams vadītāja šķērsgriezums ciets kodols | 0-50 mm² |
| Savienojams vadītāja šķērsgriezums vairāku vadu | 0-70 mm² |
| Apkārtējās vides temperatūra darbības laikā | -25-60 °C |
| Iegremdēta uzstādīšana | No |
| Iespējams papildus aprīkojums | Yes |
| Nominālā īssavienojuma pārtraukuma jauda Icn saskaņā ar EN 60898 pie 400 V | 25 kA |
| Nominālā īssavienojuma pārtraukuma jauda Icu saskaņā ar IEC 60947-2 pie 230 V | 50 kA |
| Nominālā īssavienojuma pārtraukuma jauda Icu saskaņā ar IEC 60947-2 pie 400 V | 50 kA |
| Nominālais impulsu izturības spriegums Uimp | 8 kV |
Lejupielādes
Apraksts

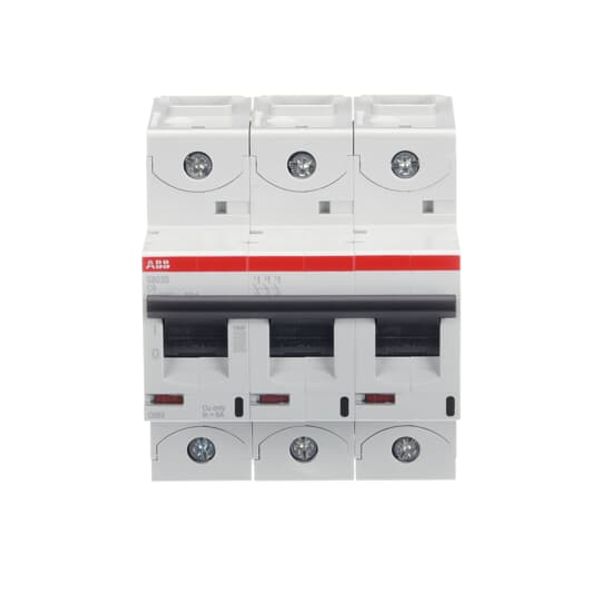

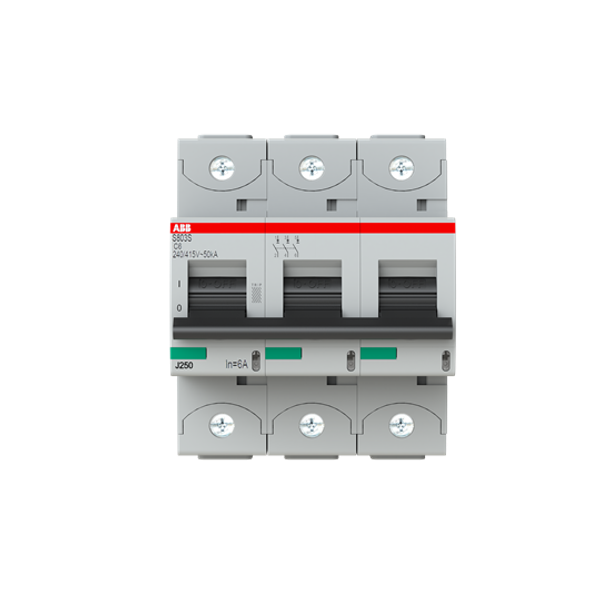

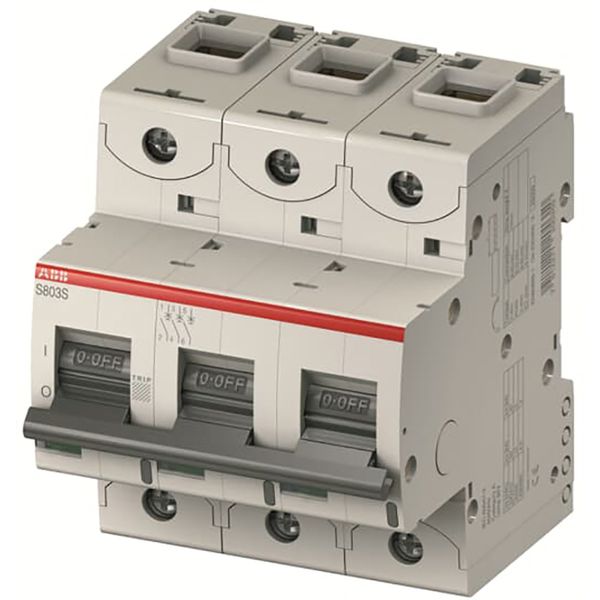

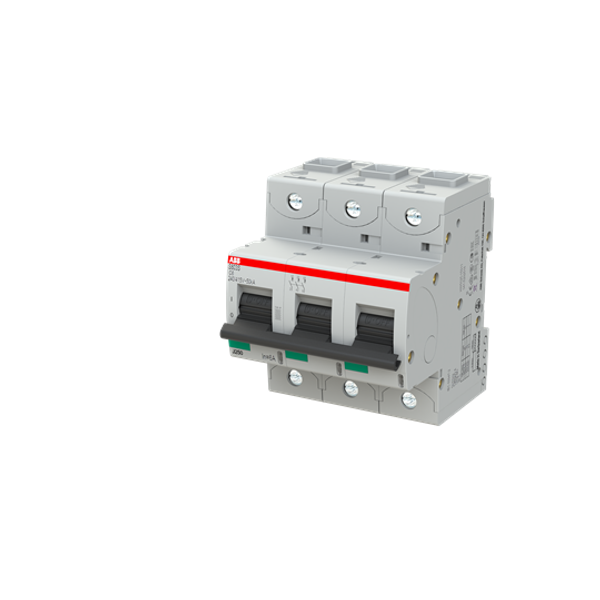

The S803S-C6 is a 3-pole High Performance Circuit breaker with C-characteristic, with cage terminal and a rated current of 6 A. It is a current limiting device with a maximum breaking capacity of 50kA at 240/415V. It can be used for voltages up to 400/690V and in DC as well. It has two different tripping mechanisms, the thermal tripping mechanism for overload protection and the electromechanic tripping mechanism for short circuit protection. The S803S-C6 complies with IEC/EN 60947-2 and allows the use for industrial applications. It has numerous of approvals, therefore it can be used worldwide. The extensive range of accessory makes the use of S803S-C6 more comfortable. Due to the fast arc extinction of S803S-C6 your application will be secured.
