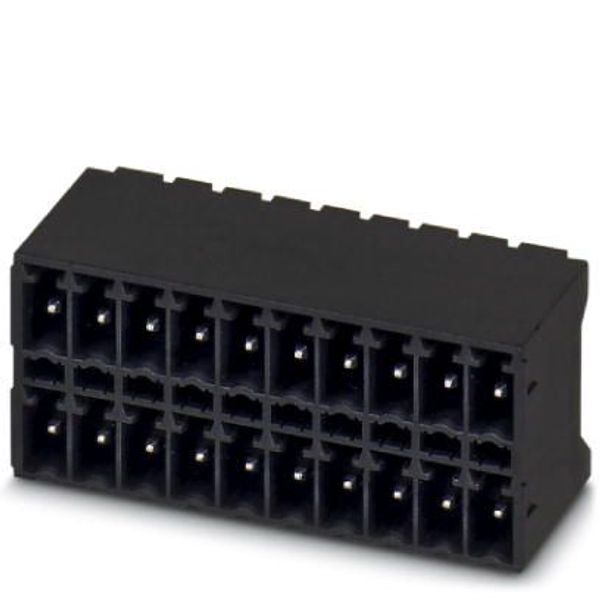

The figure shows a 10-pos. version with 20 contacts image 1

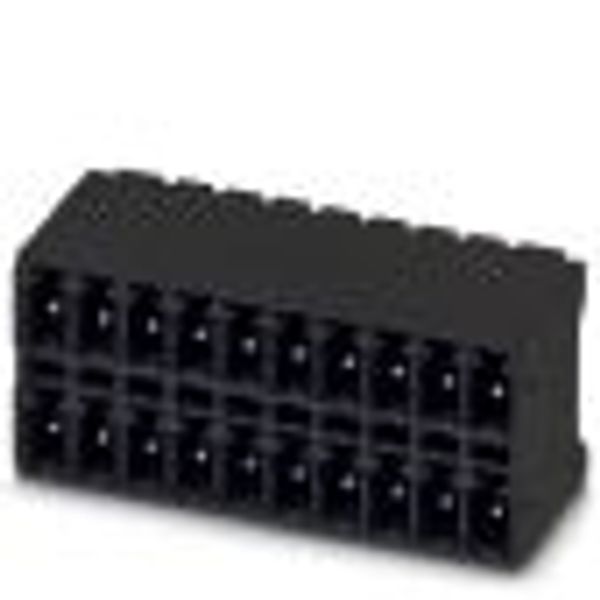

MCDN 1,5/10-G1-3,5 P26THR R56 - PCB header image 2
MCDN 1,5/10-G1-3,5 P26THR R56 - PCB header image 3
MCDN 1,5/10-G1-3,5 P26THR R56 - PCB header image 4
MCDN 1,5/10-G1-3,5 P26THR R56 - PCB header image 5
The figure shows a 10-pos. version with 20 contacts thumbnail 1
MCDN 1,5/10-G1-3,5 P26THR R56 - PCB header thumbnail 2
MCDN 1,5/10-G1-3,5 P26THR R56 - PCB header thumbnail 3
MCDN 1,5/10-G1-3,5 P26THR R56 - PCB header thumbnail 4
MCDN 1,5/10-G1-3,5 P26THR R56 - PCB header thumbnail 5
Phoenix Contact

PCB header

Tikai pasūtījums Minimālais pasūtījuma daudzums: 110
Cena (bez PVN):
4,71 € par gab.
Šī cena ir spēkā līdz 24.12.25
Starpsumma: 518,10 € MOQ: 110
EAN: 4046356586825
MPN: 1786756
Kaste: 1
Paredzamais piegādes laiks mūsu noliktavā (aptuveni): 4-6 weeks

Technical Information

Preces stāvoklis Jauns
Ražotāja nosaukums MCDN 1,5/10-G1-3,5 P26THR R56 - PCB header
Zīmols Phoenix Contact
Kategorijas PCB Connectors & Terminals
Izcelsmes valsts* DE
* The actual country of origin may differ depending on the delivery batch. To confirm the specific country of origin, please contact your account manager.
Harmonizētās sistēmas kods 8536 6930 00
Savienojuma veids Drukātās shēmas plate ar kabeli
Nominālais spriegums 160 V
Stabu skaits 20
Darbības temperatūra -40-100 °C
Nominālais pārsprieguma spriegums 2.5 kV
Elektriskā pieslēguma veids Citi
Savienotāja modelis Fiksēts savienotājs
Leņķa PCB/kontakts Citi
Nominālā strāva In 8 A

Iepakojuma informācija

Iepakojuma līmenis 1 4046356586825, 4046356586825

Citi tehniskie dati

Krāsu korpuss Melns
Kontakta veids Tapa
Stiprinājuma veids Citi
Izolācijas materiāla uzliesmojamības klase saskaņā ar UL94 V0
Kontaktvirsmas materiāls Skārda
Virssprieguma kategorija III
Piesārņojuma pakāpe 2
Diametra savienojuma tapa 1.4 mm
Garuma tapa 2.6 mm
Moduļu atstatuma savienojumi 3.5 mm
Spraudņa kontaktu rindu skaits 2
Aplīmēšanas veids Citi
Moduļu atstatuma kontakti 3.5 mm
Materiāls izolācijas korpuss Citi
PCB stiprinājuma veids Citi

Apraksts

PCB headers, nominal cross section: 1.5 mm², color: black, nominal current: 8 A, rated voltage (III/2): 160 V, contact surface: Tin, type of contact: Male connector, number of potentials: 20, number of rows: 2, number of positions: 10, number of connections: 20, product range: MCDN 1,5/..-G1-THR, pitch: 3.5 mm, mounting: THR soldering, pin layout: Linear pinning, solder pin [P]: 2.6 mm, number of solder pins per potential: 1, plug-in system: COMBICON MC 1,5, Pin connector pattern alignment: Standard, locking: without, mounting: without, type of packaging: 56 mm wide tape
