Kontrolieris Harmony SCU, 24 V, IP20, 4in
Tikai pasūtījums
EAN: 3595864175607
MPN: HMISBC
Iepakojums: 1
Kaste: 6
Cena (bez PVN)
696,25 €
par vienību
Minimālais pasūtījuma daudzums: 1
Paredzamais piegādes laiks mūsu noliktavā: Pēc pieprasījuma
Cena ir spēkā līdz 31.12.27 vai kamēr prece ir noliktavā
Tehniskā informācija
| Preces stāvoklis | Jauns |

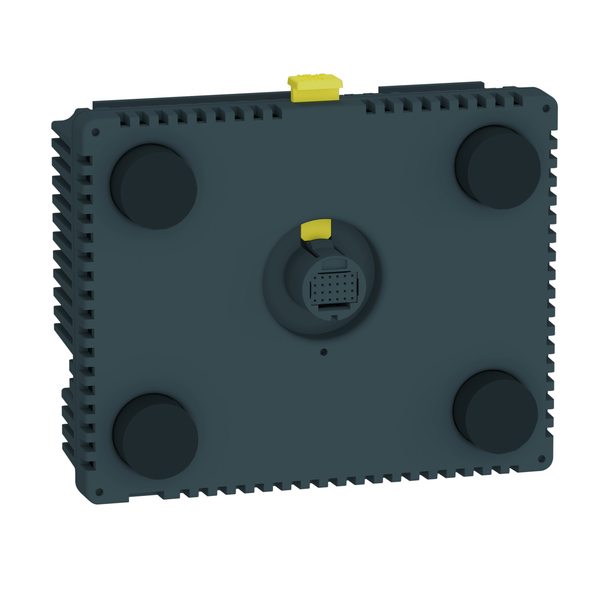

| Ražotāja nosaukums | Controller, Harmony SCU, Rear Module panel, Dig 8 inputs/8 outputs +Ana 4 In/2 Out |
| Zīmols | Schneider Electric |
| Kategorijas |
HMI paneļi un operatoru saskarnes
|
| Izcelsmes valsts* | CN |
| * Faktiskā izcelsmes valsts var atšķirties atkarībā no piegādes partijas. Lai apstiprinātu konkrēto izcelsmes valsti, lūdzu, sazinieties ar savu klientu menedžeri. | |
| Harmonizētās sistēmas kods | 8537 1091 99 |
| ETIM | EC001412 |
| Darbības temperatūra | -20-60 °C |
| Barošanas sprieguma sprieguma veids | DC |
| Aizsardzības pakāpe (IP), priekšpuse | IP65/IP67 |
| Barošanas spriegums DC | 24 V |
| Aizsardzības pakāpe (NEMA), priekšpuse | 4X |
Iepakojuma informācija
| Iepakojuma līmenis 1 | 3595864175607 |
| Iepakojuma līmenis 2 | 3595864175605 |
Citi tehniskie dati
| Iebūvēts dziļums | 50.65 mm |
| Piemērots drošības funkcijām | Nē |
| Ekrāna diagonāle | 0 inch |
| Atbalsta protokols LON | Nē |
| Rūpniecisko Ethernet interfeisu skaits | 1 |
| HW interfeisu skaits RS-232 | 1 |
| HW interfeisu skaits RS-422 | 0 |
| HW interfeisu skaits RS-485 | 1 |
| HW interfeisu sērijas TTY skaits | 0 |
| HW interfeisu skaits USB | 2 |
| Paralēlo HW interfeisu skaits | 0 |
| Citu HW interfeisu skaits | 0 |
| Atbalsta protokols TCP/IP | Jā |
| Atbalsta protokols ASI | Nē |
| PROFIBUS atbalsta protokols | Nē |
| Atbalsta protokols CAN | Jā |
| INTERBUS atbalsta protokols | Nē |
| KNX atbalsta protokols | Nē |
| Modbus atbalsta protokols | Jā |
| Atbalsta protokols Data-Highway | Nē |
| Atbalsta protokols DeviceNet | Nē |
| SUCONET atbalsta protokols | Nē |
| Atbalsta protokols citām kopņu sistēmām | Nē |
| Ar krāsu displeju | Nē |
| Displeja krāsu skaits | 0 |
| Pikseļu skaits, horizontāli | 0 |
| Pikseļu skaits, vertikāli | 0 |
| Funkcionālo pogu skaits, programmējams | 0 |
| Ar ciparu tastatūru | Nē |
| Ar burtciparu tastatūru | Nē |
| Noderīga projekta atmiņa/lietotāja atmiņa | 128 kByte |
| Ar ziņojuma indikāciju | Nē |
| Ar ziņojumu sistēmu (ieskaitot buferi un apstiprinājumu) | Nē |
| Iespējama procesa vērtību attēlošana (izvade). | Nē |
| Iespējama procesa noklusējuma vērtība (ievade). | Nē |
| Ar receptēm | Nē |
| Paroles līmeņu skaits | 0 |
| Ar printera izvadi | Nē |
| Tiešsaistes valodu skaits | 4 |
| Papildu programmatūras komponenti, ielādējami | Jā |
| Ar SW saskarnēm | Jā |
| Priekšpuses platums | 128 mm |
| Priekšpuses augstums | 102 mm |
| Iespējama montāža uz sliedēm | Jā |
| SERCOS atbalsta protokols | Nē |
| INTERBUS drošības atbalsta protokols | Nē |
| PROFINET saskarņu skaits | 0 |
| Bezvadu HW interfeisu skaits | 0 |
| Montāža pie sienas/tiešā montāža | Jā |
| Radio standarta Bluetooth | Nē |
| Radio standarta Wi-Fi 802.11 | Nē |
| IO saišu meistars | Jā |
| Atbalsta protokols AS-interfeisa drošībai darbā | Nē |
| DeviceNet Safety atbalsta protokols | Nē |
| Atbalsta protokols EtherNet/IP | Jā |
| Atbalsta protokols Foundation Fieldbus | Nē |
| PROFINET CBA atbalsta protokols | Nē |
| PROFINET IO atbalsta protokols | Nē |
| PROFIsafe atbalsta protokols | Nē |
| Atbalsta protokols SafetyBUS lpp | Nē |
| Displeja veids | Citi |
| Displeja pelēko/zilo toņu skaits | 0 |
| Radio standarta GPRS | Nē |
| Radio standarts GSM | Nē |
| Radio standarts UMTS | Nē |
| Pogu skaits ar LED | 0 |
| Sistēmas pogu skaits | 0 |
| Pieskārienu tehnoloģija | Citi |
Lejupielādes
ECOP (Vides prakses kodekss)
Deklarācija EPD (Vides produkta deklarācija)
DOC CE deklarācija (CE atbilstības deklarācija)
Tehniskā rokasgrāmata
Lietošanas instrukcija
Apraksts
This product is part of the Harmony SCU range, an offer of HMI controllers from 3.5 to 5.7inch colour screens. This rear module controller panel provides 8/8 digital I/Os and 4/2 analogue I/Os. It supports Modbus, CANopen and Modbus TCP/IP downloadable protocols. It is designed with internal data storage of 128kB FRAM, flash NAND of 128MB and application run DRAM of 128MB. It is a controller panel with a rated supply voltage of 24V DC, supplied by external source with the limit ranges from 20.4V to 28.8V DC. It is an IP20 (rear panel) / IP65 (front panel) and NEMA 4X rated product. The enclosure is made of PC/PBT. Its dimensions are 128mm (width) x 102mm (depth) x 50.65mm (height) and weighs 0.398kg. It is certified by CULus, CUL, GOST, C-Tick, CSA, KCC. It meets UL 508, FCC Class A, EN 61131-2, WEEE directive 2002/96/EC, CSA C22.2 No 213 Class I Division 2, ANSI/ISA 12-12-01, RoHS, RoHS China SJ/T 11363-2006, IEC 61000-6-2 standards. The integrated design of Harmony SCU delivers maximum functionality while keeping installation easy. Designed for small machines and simple processes control, its state-of-the-art display provides clear readability. The Harmony SCU (formerly known as Magelis SCU) is designed to operate with EcoStruxure™ Machine Expert. It offers functionality for control of small machines and simple processes, while saving up to 30% in installation and ownership costs.
