KA4034 Wandlerfeld BH5, SS vorverdrahtet
Ir noliktavā: Nē
Piegādātāja krājumi: Nē
Minimālais pasūtījuma daudzums: 1
Cena (bez PVN):
1 405,95 €
EAN: 4011617334071
MPN: 2CPX033407R9999
Kaste: 1
Palete: 20
Paredzamais piegādes laiks mūsu noliktavā (aptuveni):
4-6 weeks
Technical Information
| Preces stāvoklis | Jauns |
| Ražotāja nosaukums | KA4034 CT meter panel, Field width: 1, Rows: 0, 1350 mm x 250 mm x 160 mm, IP2XC |
| Zīmols | ABB |
| Kategorijas |
Meter Cabinets
|
| Harmonizētās sistēmas kods | 8537 1098 00 |
| Ar elektroinstalāciju | Yes |
| Skaitītāju skapju skaits | 0 |
| Apakšējā savienojuma vieta | Ar kopņu joslu 5-polu |
| Aizsardzības pakāpe (IP) | IP2XC |
| Galvenā slēdža nominālā strāva | 160 A |
Iepakojuma informācija
| Iepakojuma līmenis 1 | 4011617334071 |
| Iepakojuma līmenis 2 | 4011617334071 |
Citi tehniskie dati
| Krāsa | Pelēks |
| Platums | 250 mm |
| Augstums | 1350 mm |
| RAL numurs | 7035 |
| Ar montāžas plāksni | No |
| Savienojuma telpa | 300 mm |
| Platums moduļu atstarpju skaitā | 12 |
| TSG paneļu skaits | 0 |
| Izplatītāja rindu skaits | 0 |
| Vāka modelis | Slēgts ar iepriekšēju nostiprināšanu |
Lejupielādes
Apraksts

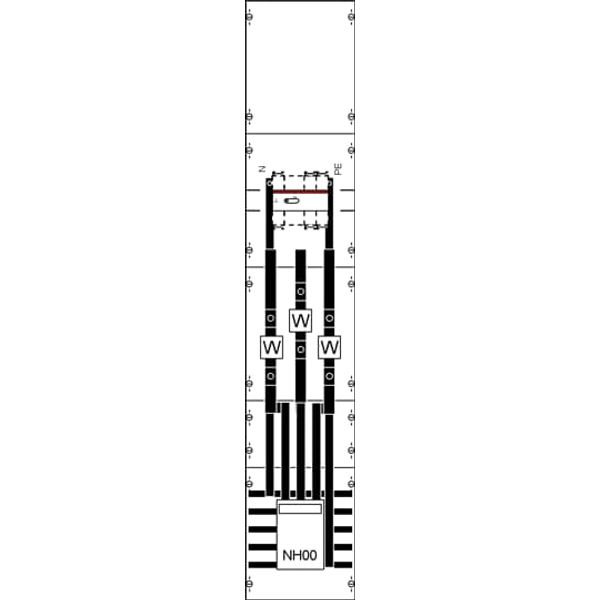

CT meter panel, fully assembled module, for the internal use, degree of protection IP2XC, applicable standards: EN 61439-1, EN 61439-2, Rated operational voltage 415V AC 50/60 Hz, rated current 128 A, Rated current of the assembly of switchgear and controlgear InA 160 A, in RAL 7035, dimensions in mm (H x W x D): 1350 x 250 x 160, Earthing system TN-S, 5-pole, voltage path Range 150 mm for upgrading to voltage path protection fuses, busbar system Cu busbars 12 x 5 mm 5-pole, parting point before the current transformer Fuse switch disconnector NH00/160A, current transformer range CT mounting pad with CT rail 170 x 30 x 5 mm, parting point after the current transformer Switch 160 A / 3-pole (10-70qmm), primary wiring L1-L3 Cu-Busbar 30 x 5 und 20 x 5, PE+N Cu-Busbar 20 x 5 mm, Connection N+PE (M8), Note: Incomer connection to other board/module via busbar, connection set for voltage path and current may be required, Grid unit 9 GU, Overall height 5, panel width 1, Space units 108, covers out of Plastic, Quick sealable connection, RAL 7035
