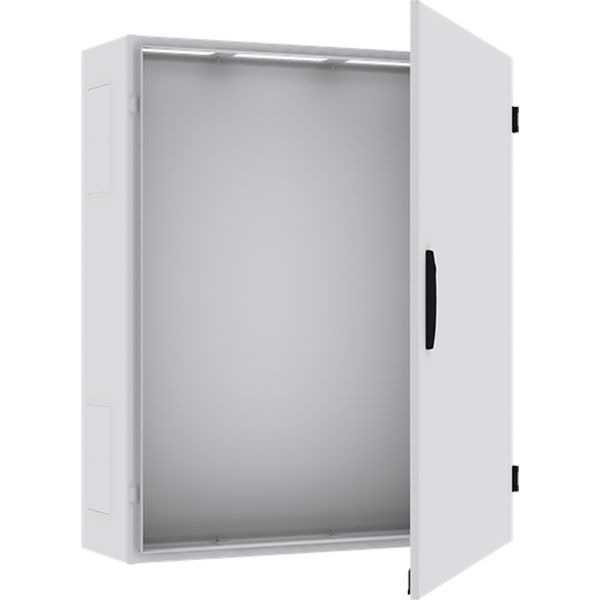

TL305S Wall-mounting cabinet, Field Width: 3, Number of Rows: 5, 800 mm x 800 mm x 275 mm, Isolated, IP55

Order only

Price (excl. VAT):

927,02 € per pcs

This price is valid until 31.12.30

EAN: 4011617101123

MPN: 2CPX010112R9999

Box: 1

Pallet: 3

Estimate delivery time at our warehouse (approx.): By request

Technical Information

Item condition	New
Manufacture name	TL305S Wall-mounting cabinet, Field Width: 3, Number of Rows: 5, 800 mm x 800 mm x 275 mm, Isolated, IP55
Brand	ABB
Categories	Cabinet Enclosures
Country of origin	DE
Harmonized System Code	8538 1000 00
Circuit integrity	None
Impact strength	IK08
Degree of protection (IP)	IP55

Packing details

Packing level 1	4011617101123
Packing level 2	4011617101123

Other Technical data

Mounting method	Surface mounted (plaster)
Protection class	II
Colour	Grey
Width	800 mm
Height	800 mm
Depth	275 mm
RAL-number	7035
With mounting plate	No
Surface protection	Powder coating
Built-in depth	190 mm
Number of rows	15
Type of cover	Door
Number of conduit inlets	0
Extension possible	Yes
Inner depth	275 mm
Housing material	Steel
Width in number of modular spacings	36
Suitable for outdoor use	No
Number of modules	180
Type of door	Single
Transparent cover/door	No
With lock	No
Suitable for lightning protection	Yes
Nominal current (In)	400 A
Material plate thickness cabinet	1 mm
Material plate thickness door/cover	1.5 mm
Cover model	Closed
Number of openings for flange plates	6
Cover with overpressure release	No

Downloads

Others

Description

Wandschrank, Baureihe TwinLine, Leerschrank, Montageart: Aufputz, teilversenkt, für den Innenbereich, mit Tür, Schutzklasse II (schutzisoliert), Schutzart IP55, geltende Normen: DIN EN 61439-1, VDE 0660-600-1, DIN EN 61439-2, VDE 0660-600-2, DIN EN 61439-3, VDE 0660-600-3, IK-Code 08, pulverbeschichtet, in RAL 7035, Gehäuse aus Stahlblech, einflüglige Tür, Tür aus Stahlblech, mit Standardverschluss Doppelbart 3 mm, Türöffnungswinkel 180 Grad, Türanschlag rechts oder links, Rückwand aus Stahlblech, Leitungseinführung oben über Flanschöffnung ausgeschnitten, unten über Flanschöffnung vorgeprägt, seitlich über Flanschöffnung vorgeprägt, Abmessungen in mm (H x B x T): 800 x 800 x 275, Rasteinheit 5 RE, Bauhöhe 1, Feldbreite 3, Platzeinheiten 180, vorbereitet für den Ausbau mit Zähler-, Verteilerfelder, Kombi-Sets, CombiLine-Module auf EDF-/WR-Montagegerüst
