Variable speed drive, Altivar Process ATV600, ATV630, 22kW/30 hp, 380...480 V, IP21/UL type 1
Technical Information
| Состояние товара | Новый |
| Название производителя | Variable speed drive, Altivar Process ATV600, ATV630, 22kW/30 hp, 380...480 V, IP21/UL type 1 |
| Бренд | Schneider Electric |
| Категории |
Frequency converter =< 1 kV
|
| Страна происхождения | IN |
| Напряжение сети | 380-480 V |
| Частота сети | 50/60 Гц |
| Количество входных фаз | 3 |
| Относительный допуск симметричного сетевого напряжения | 10 % |
| Относительный допуск симметричной чистой частоты | 5 % |
Сведения об упаковке
| Уровень упаковки 1 | 3606480701405 |
| Уровень упаковки 2 | 3606480701405 |
Другие технические данные
| Ширина | 211 mm |
| Высота | 546 mm |
| Глубина | 232 mm |
| С элементом управления | Yes |
| Количество цифровых входов | 6 |
| Количество цифровых выходов | 0 |
| Количество аналоговых входов | 3 |
| Количество аналоговых выходов | 2 |
| Поддержка протокола для LON | No |
| Количество HW-интерфейсов промышленного Ethernet | 1 |
| Количество HW-интерфейсов RS-232 | 0 |
| Количество HW-интерфейсов RS-422 | 0 |
| Количество HW-интерфейсов RS-485 | 1 |
| Количество HW-интерфейсов последовательного TTY | 0 |
| Количество HW-интерфейсов USB | 0 |
| Количество параллельных HW-интерфейсов | 0 |
| Количество HW-интерфейсов другое | 0 |
| С оптическим интерфейсом | Yes |
| Поддерживаемый протокол для TCP/IP | Yes |
| Поддержка протокола для ASI | No |
| Поддерживаемый протокол для PROFIBUS | Yes |
| Поддержка протокола для CAN | No |
| Поддерживаемый протокол для INTERBUS | No |
| Поддерживаемый протокол для KNX | No |
| Поддерживаемый протокол для Modbus | Yes |
| Поддержка протокола для Data-Highway | No |
| Поддерживаемый протокол для DeviceNet | Yes |
| Поддерживающий протокол для SUCONET | No |
| Поддерживаемый протокол для других шинных систем | No |
| Степень защиты (IP) | IP21 |
| С подключением к ПК | No |
| Поддержка протокола для SERCOS | No |
| Поддержка протокола для INTERBUS-Safety | No |
| Возможна работа в 4 квадрантах | Yes |
| Количество интерфейсов PROFINET | 0 |
| Тип преобразователя | U-образный преобразователь |
| Количество фаз на выходе | 3 |
| Интегрированное сопротивление разрыву | No |
| Применение в промышленной зоне разрешено | Yes |
| Разрешено применение в жилых и коммерческих помещениях | Yes |
| Макс. выходная частота | 500 Hz |
| Макс. мощность при линейной нагрузке при номинальном выходном напряжении | 22 kW |
| Макс. мощность при квадратичной нагрузке при номинальном выходном напряжении | 22 kW |
| Поддерживаемый протокол AS-Interface Safety at Work | No |
| Поддерживаемый протокол для безопасности DeviceNet | No |
| Поддерживаемый протокол для EtherNet/IP | Yes |
| Поддерживаемый протокол для Foundation Fieldbus | No |
| Поддерживающий протокол для PROFINET CBA | No |
| Поддерживаемый протокол для PROFINET IO | Yes |
| Поддерживающий протокол для PROFIsafe | No |
| Поддержка протокола для SafetyBUS p | No |
| Макс. выходное напряжение | 480 V |
| Номинальный выходной ток I2N | 46.3 A |
| Поддерживаемый протокол для BACnet | No |
Загрузки
Описание

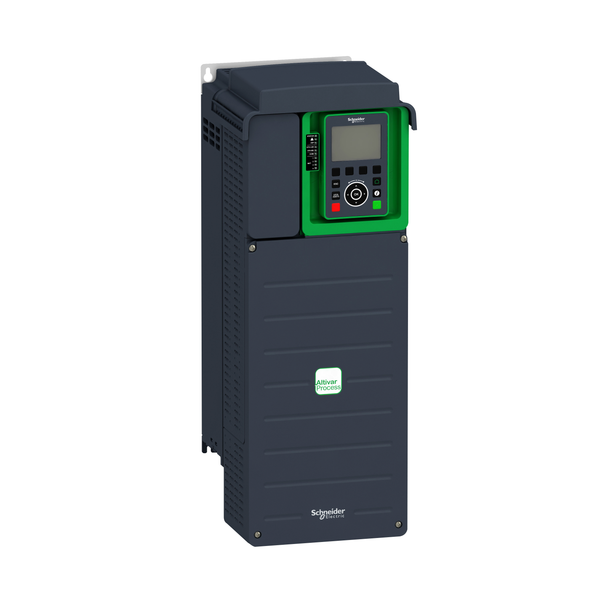

This Altivar Process ATV600 variable speed drive can feed 3-phase synchronous and asynchronous power motors. It features 3 built-in RJ45 communication ports as standard, 1 Ethernet port, 2 serial ports. It works at a rated supply voltage from 380V to 480V AC. This drive provides up to 30% energy saving when on standby due to the innovative ‘‘Stop and Go’’operation without additional costs. It is suitable for motors with power rating up to 22kW / 30hp for applications requiring slight overload (up to 120%). It is suitable for motors with power rating up to 18.5kW / 25hp for applications requiring significant overload (up to 150%). It weighs 14.3kg and its dimensions are, 211mm wide, 546mm high, 232mm deep. This drive is focused on fluids management processing and energy saving, it offers extensive flexibility in water and wastewater, mining, minerals and metals, oil and gas and food and beverage applications. Accessories (fan kit, graphic display terminal) and options (I/O expansion modules, communication modules, EMC input filters) are available with Altivar Process ATV600 drives, depending on the drive rating. It is designed to be mounted in vertical position (+/- 10 °) on a wall. This new concept of drives meets the major needs of process and utilities in terms of equipment efficiency and total cost of ownership by supporting the energy management, asset management and also the overall performance of the process.
