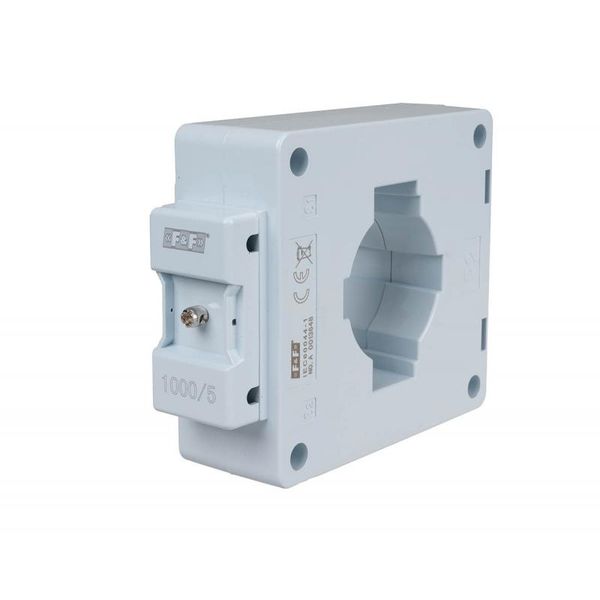

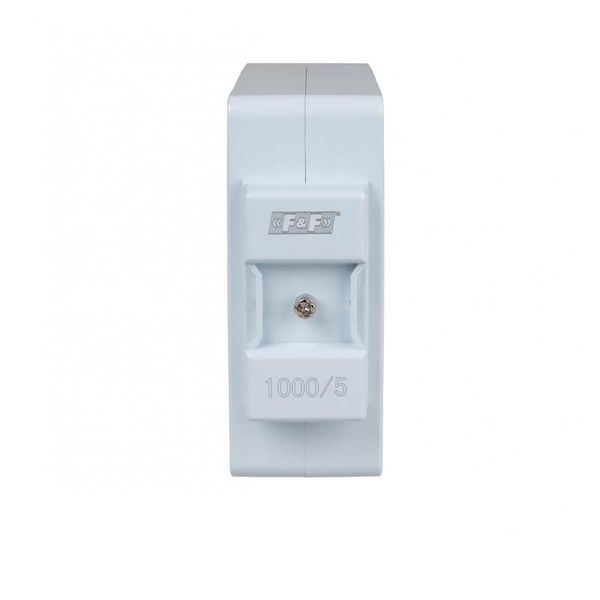

Przekładnik prądowy 1000/5A Ø46, kl. 0,5; TI-1000-5
В наличии: Нет
Запасы поставщика: Нет
Минимальное количество заказа: 1
Цена (без НДС):
22,51 €
EAN: 5902431675404
MPN: TI-1000-5
Упаковка: 1
Ориентировочное время доставки на наш склад (приблизительно):
2-3 weeks
Technical Information
| Состояние товара | Новый |
| Название производителя | Current transformer 1000/5A Ø46, class 0.5; TI-1000-5 |
| Бренд | F&F |
| Категории |
Measurement Transformers
|
| Страна происхождения | PL |
| Код гармонизированной системы | 8504 3129 00 |
| Модель | Присоединяемый трансформатор тока |
| Первичный номинальный ток | 1000 A |
| Вторичная номинальная полная мощность | 10 VA |
| Вторичный номинальный ток | 5 A |
| Класс точности | 0.5 |
Сведения об упаковке
| Уровень упаковки 1 | 5902431675404 |
Другие технические данные
| Диаметр отверстия | 46 mm |
| Количество первичных входов | 1 |
| С медной рейкой | No |
| Защелкивающееся крепление | No |
| С защитой от ударов | No |
| откалиброван | No |
| Вторичное соединение | Винтовое соединение |
Загрузки
Декларация поставщика о продукции предпочтительного происхождения
Прямая ссылка REACH
Декларация RoHS
Инструкции по использованию
Описание
Prąd wtórny 5A ; 0,66kV AC, 3kV/1min. ; FS=6
Przewód z mierzonym prądem przechodzi przez główny otwór przekładnika(P1/P2), co jest równoważne z jednym zwojem uzwojenia pierwotnego. Zaciski uzwojenia wtórnego S1 i S2 podłączone są do zacisków obwodu pomiarowego urzadzenia kontrolnego lub pomiarowego. Stosunek natężeń prądów w obu uzwojeniach jest wielkością stałą i nazywa się przekładnią prądową: IPn/ISn=N, gdzie IPn - prąd pierwotny znamionowy; ISn - prąd wtórny znamionowy; N - wartość przekładni. Z wartości prądu płynącego przez uzwojenie wtórne można wyznaczyć wartość prądu płynącego przez uzwojenie pierwotne: ISm*N=IPm, gdzie ISm - prąd pierwotny mierzony; IPm - prąd wtórny mierzony. Uwaga! Zalecane podłączenie układu wtórnego przewodem o średnicy nie mniejszej niż 2,5mm?. Zalecane uziemienie zacisku S2. Zakaz rozłączania układu wtórnego podczas pracy przekładnika (możliwość wystąpienia dużego napięcia skutkującego porażeniem osób lub uszkodzeniem urządzenia).
