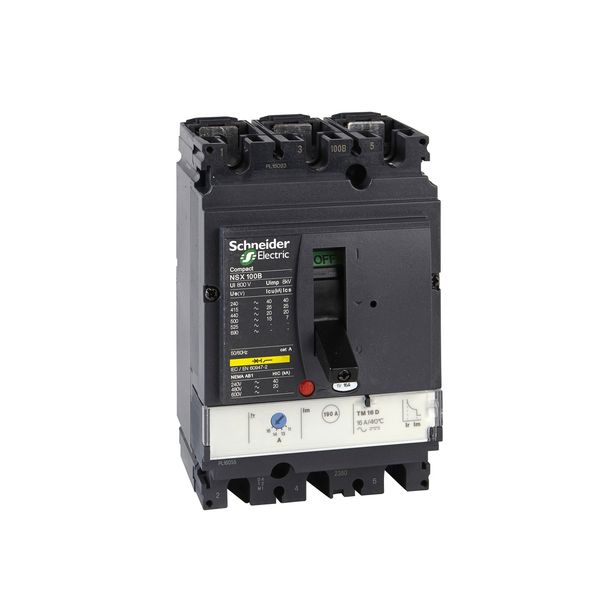

circuit breaker ComPact NSX100B, 25 kA at 415 VAC, TMD trip unit 63 A, 3 poles 3d
В наличии: Нет
Запасы поставщика: Нет
Минимальное количество заказа: 1
Цена (без НДС):
480,57 €
EAN: 3606480008450
MPN: LV429552
Упаковка: 1
Коробка: 4
Ориентировочное время доставки на наш склад (приблизительно):
4-9 weeks
Technical Information
| Состояние товара | Новый |
| Название производителя | circuit breaker ComPact NSX100B, 25 kA at 415 VAC, TMD trip unit 63 A, 3 poles 3d |
| Бренд | Schneider Electric |
| Категории |
Power Circuit Breakers
|
| Код гармонизированной системы | 8536 2090 00 |
| Номинальный постоянный ток Iu | 63 A |
| Количество полюсов | 3 |
| Номинальное напряжение | 690 V |
| Степень защиты (IP) | IP40 |
| С выключенным индикатором | Yes |
| Номинальная отключающая способность при коротком замыкании lcu при 400 В, 50 Гц | 25 kA |
| Встроенная защита от замыканий на землю | No |
| Конструкция устройства | Встраиваемые устройства с фиксированной встраиваемой техникой |
Сведения об упаковке
| Уровень упаковки 1 | 3606480008450 |
| Уровень упаковки 2 | 3606480008455 |
Другие технические данные
| Количество вспомогательных контактов в качестве нормально разомкнутого контакта | 0 |
| Количество вспомогательных контактов в качестве нормально замкнутого контакта | 0 |
| Со встроенным расцепителем минимального напряжения | No |
| Текущая настройка сброса перегрузки | 44.1-63 A |
| Количество вспомогательных контактов в качестве переключающего контакта | 0 |
| Положение подключения к главной цепи тока | Передняя сторона |
| Встроенный моторный привод | No |
| Тип электрического соединения главной цепи | Винтовое соединение |
| Тип элемента управления | Тумблер |
| Диапазон регулировки расцепителя короткого замыкания без задержки | 500 A |
| Подходит для монтажа на DIN-рейку (шляпную рейку) | No |
| Моторный привод опционально | Yes |
| Монтаж на DIN-рейку (верхняя шляпная рейка) опционально | Yes |
| Комплектное устройство с блоком защиты | Yes |
Загрузки
ECOP (Экологический кодекс практики)
Декларация EPD (Декларация об экологических характеристиках продукта)
Техническое руководство
Прочее
Инструкция по монтажу
Описание
This Compact NSX100B is a complete 3P 3d fixed circuit breaker designed to optimize space and breaking capacity. It is an optimal choice for all standard and specific applications. The breaking capacity (Icu) is 25kA rms at 415VAC 50/60Hz. The operational voltage is 690VAC 50/60Hz. This product embeds a 63A rating thermal-magnetic trip unit (TMD). TMD trip unit provides an adjustable thermal overload protection and a fixed magnetic protection. This 3 poles version (105mm x 161mm x 86mm) comes with a variety of optional functions and accessories. It is compliant with international standards (IEC 60947), CCC, EAC and marine specifications. Compact NSX100B is part of Schneider Electric EcoStruxure Power architecture.
