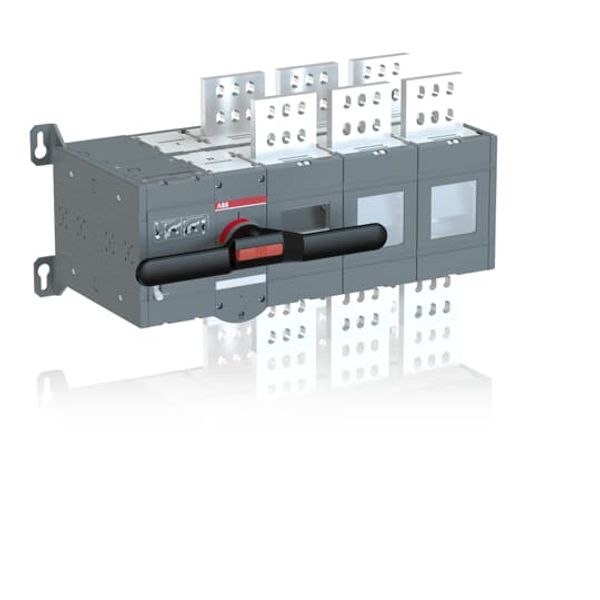

OTM2500E3CM110V MOTORIZED C/O SWITCH

Order only

Price (excl. VAT):

4 772,12 €

This price is valid until 24.12.25

EAN: 6417019462868

MPN: 1SCA113684R1001

Box: 1

Estimate delivery time at our warehouse (approx.): 4-6 weeks

Technical Information

Item condition	New
Manufacture name	OTM2500E3CM110V MOTORIZED C/O SWITCH
Brand	ABB
Categories	Switch Disconnectors
Country of origin	FI
Harmonized System Code	8536 5080 00
Number of poles	3
Rated operating voltage	1000 V
Degree of protection (IP), front side	IP20
Version as main switch	Yes
Version as safety switch	No
Version as maintenance-/service switch	Yes
Rated short-time withstand current lcw	55 kA

Packing details

Packing level 1

6417019462868

Other Technical data

Number of auxiliary contacts as normally open contact	0
Number of auxiliary contacts as normally closed contact	0
Number of auxiliary contacts as change-over contact	0
Number of switches	1
Interlockable	Yes
Motor drive integrated	Yes
Type of electrical connection of main circuit	Bolt connection
Version as emergency stop installation	No
Type of control element	Long turning handle
Colour control element	Black
Suitable for floor mounting	No
Suitable for front mounting 4-hole	Yes
Suitable for front mounting centre	No
Suitable for distribution board installation	Yes
Suitable for intermediate mounting	No
Max. rated operation voltage Ue AC	1000 V
Motor drive optional	No
Voltage release optional	No
Device construction	Built-in device plug-in technique
Rated permanent current at AC-21, 400 V	2500 A
Version as reversing switch	No
Degree of protection (NEMA)	1

Downloads

Others

Description

Motorbetriebene Lastumschalter erfüllen die Gerätenorm DIN EN 60947-3 und DIN EN 60947-6-1. Die Schalter besitzen eine offene Umschaltung (I-0-II) und sind geeignet für die Verwendung als motorbetriebener Netzumschalter. Des Weiteren können die Schalter im AC- sowie DC-Bereich eingesetzt werden. Die Montage der Schalter ist horizontal, vertikal und flach möglich. Die Steuerspannung des Motors beträgt je nach Type 240 V DC, 110 V-240 V AC / DC, 24 V DC, 48 V DC, 110 V-125 V AC / DC und 220 V-240 V AC. Ansteuerung des Motorantriebes erfolgt über einen Taste oder eine zentrale Leitstelle. Der mitgelieferte Griff für die NOT-Betätigung ist optional in der AUS-Stellung abschließbar. Die Fernbedienbarkeit wird durch die Montage des Griffes bzw. durch die Montage eines Schlosses verhindert. Als Zubehör bietet ABB schwarze Griffe für die NOT-Betätigung, Hilfskontakte, vierte Pole, N- sowie PE-Klemmen, Klemmenabdeckungen, Anschlussklemmen und noch vieles mehr.
