THERM.OVERB.REL. 30-38A N-DIF
Technical Information
| Prekės būklė | Nauja |
| Gamintojo pavadinimas | Thermal overload relay TeSys Deca 30–38 A class 10A |
| Prekės ženklas | Schneider Electric |
| Kategorijos |
Overload Relays
|
| Kilmės šalis | FR |
| Suderintos sistemos kodas | 8536 4900 00 |
| Montavimo metodas | Tiesioginis priedėlis |
| Atlaisvinimo klasė | 10 A klasė |
| Pagrindinės srovės grandinės jungties tipas | Varžto jungtis |
| Maks. nominali operacinė įtampa Ue | 690 V |
| Reguliuojamas srovės diapazonas | 30-38 A |
Pakavimo informacija
| Pakavimo lygis 1 | 3389110347067 |
Kiti techniniai duomenys
| Papildomų kontaktų, kurie įprastai yra atviri, skaičius | 1 |
| Papildomų kontaktų, kurie įprastai yra uždaryti, skaičius | 1 |
| Papildomų kontaktų kaip keičiamųjų kontaktų skaičius | 0 |
| Įėjimo funkcijos atstatymas | No |
| Automatinė atstatymo funkcija | Yes |
| Nuspaudžiamojo mygtuko atstatomoji funkcija | Yes |
Aprašymas

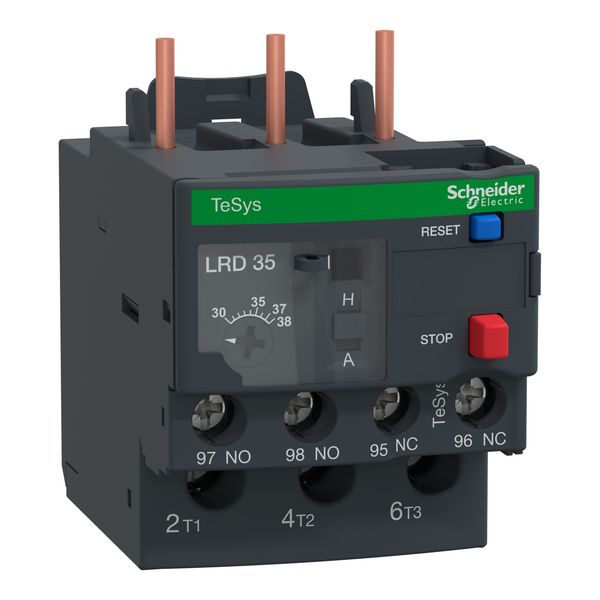

TeSys LRD thermal overload relay, 38A/690V, thermal setting range 30-38A, tripping class 10A, for protection of 3-phase motors 18.5kW@400V. Non differential device, it can be used with unbalanced loads. It provides a thermal adjustement dial, a manual-automatic reset selector, a test selector for simulation of a tripping, reset and stop buttons, a flag indicator and 2 auxiliary contacts 1NO+1NC for fault signalling. Settings are protected by a transparent cover lockable by sealing. Connection by screw clamp terminals, it connects directly to the bottom terminals of 3-pole contactors LC1D32-D38. Mounting on DIN rail or screw fixing, separated from the contactor, with use of a terminal block LAD7B106 (to be ordered separately). Multi standards certified (IEC, UL, CSA, CCC, EAC, ATEX, Marine), Green Premium compliant (RoHs/Reach).
