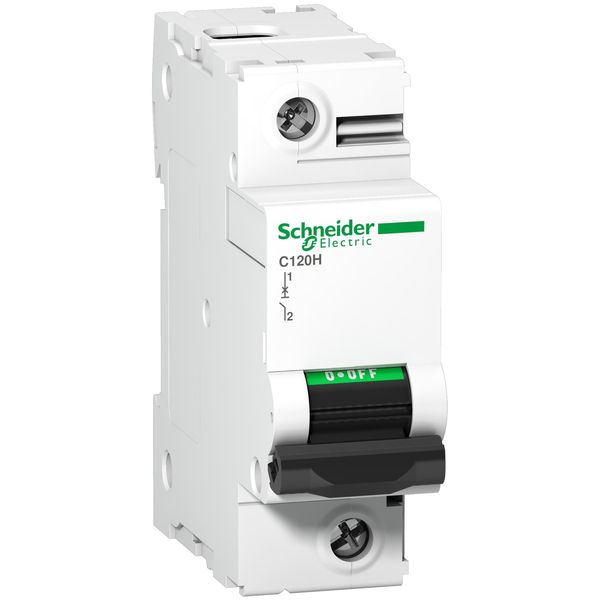

Miniature circuit-breaker, Acti9 C120H, 1P, 125 A, C curve, 15000 A (IEC 60898-1), 15 kA (IEC 60947-2)
Tik užsakymas
Kaina (be PVM):
60,66 €
EAN: 3606480380198
MPN: A9N18448
Pakuotė: 1
Dėžė: 12
Numatomas pristatymo laikas į mūsų sandėlį (apytiksliai):
Pagal užklausą
Technical Information
| Prekės būklė | Nauja |
| Gamintojo pavadinimas | Miniature circuit-breaker, Acti9 C120H, 1P, 125 A, C curve, 15000 A (IEC 60898-1), 15 kA (IEC 60947-2) |
| Prekės ženklas | Schneider Electric |
| Kategorijos |
Elektros automatas
|
| Kilmės šalis* | FR |
| * The actual country of origin may differ depending on the delivery batch. To confirm the specific country of origin, please contact your account manager. | |
| Suderintos sistemos kodas | 8536 2090 00 |
| Nustatyta srovė | 125 A |
| Nustatyta įtampa | 415 V |
| Išleidimo charakteristika | C |
| Modulinių tarpų skaičius plotyje | 1.5 |
| Polių skaičius (bendras) | 1 |
| Nurodytoji trumpojo jungimo nutraukimo geba pagal EN60898 prie 230 V | 15 kA |
Pakavimo informacija
| Pakavimo lygis 1 | 3606480380198 |
| Pakavimo lygis 2 | 3606480380195 |
| Pakavimo lygis 3 | 3606480380196 |
Kiti techniniai duomenys
| Įtampos tipas | Kintamoji srovė |
| Suprojektuotas gylis | 44 mm |
| Dažnio diapazonas | 50-60 Hz |
| Nominali izoliacinė įtampa Ui | 500 V |
| Srovės apribojimo klasė | 3 |
| Įtampos perviršiaus kategorija | 4 |
| Užterštumo laipsnis | 3 |
| Apsaugotas nuo sprogimo | No |
| Saugos laipsnis (IP) | IP20 |
| Apsaugotų polių skaičius | 2 |
| Šiuo metu perjungiantis į N neutralią padėtį | No |
| Prijungiamo laidininko kryžminės sekcijos vientisa šerdis | 1.5-50 mm² |
| Prijungiamo laidininko kryžminės sekcijos įvairialypis laidynas | 1-35 mm² |
| Aplinkos temperatūra operaciniu metu | -30-60 °C |
| Lygiai montuojama instaliacija | No |
| Galima papildoma įranga | Yes |
| Nurodytoji trumpojo jungimo nutraukimo geba pagal EN60898 | 0 kA |
| Nurodyta trumpojo jungimo nutraukimo geba Icu pagal IEC 60947-2 ir 230 V | 15 kA |
| Nurodytoji tumpojo jungimo nutraukimo galia | 4.5 kA |
| Nurodytoji atlaikoma impulsinė įtampa | 6 kV |
Atsisiuntimai
ECOP (Aplinkosaugos praktikos kodeksas)
Techninis vadovas
Deklaracija EPD (aplinkosauginė produkto deklaracija)
DOC CE deklaracija (atitikties deklaracija CE)
Aprašymas
This Acti9 C120H is a low voltage multistandard miniature circuit breaker (MCB). It is a 1P circuit breaker with 1 protected pole, 125A rated current and C tripping curve. The rated short circuit breaking capacity goes up to 15kA at 220VAC to 240VAC conforming to EN/IEC 60947-2 standard and 15kA at 220VAC to 240VAC conforming to EN/IEC 60947-2 standard. This product complies with both industrial standard EN/IEC 60898-1 and residential standard EN/IEC 60947-2. This miniature circuit breaker combines functions of circuit protection against short circuit and overload current, control and isolation. The presence of green strip guarantees that contacts open physically and allows work to be carried out safely on the downstream circuit. Its fast closing mechanism improves its service life. Acti9 C120 offer is dedicated to industrial and tertiary buildings. It has an electrical endurance going up to 5000 cycles and a mechanical endurance going up to 20000 cycles. The Ue operational voltage is going from 380VAC to 415VAC. The Ui rated insulation voltage is 500VAC. Its limitation class 3 (according to EN/IEC60898-1) improves downstream circuit protection cost. The product can be clipped on a DIN rail. Its width is 3 pitches of 9mm. Pollution degree is 3. Overvoltage category is IV. The product colour is white (RAL9003). The dimensions are (W) 27mm x (H) 81mm x (D) 73mm. The weight is 0.205kg. It has an IP20 degree of protection (as per IEC/EN 60529) on its terminals. The operating temperature is -30°C to 60°C. The storage temperature is -40°C to 70°C.
