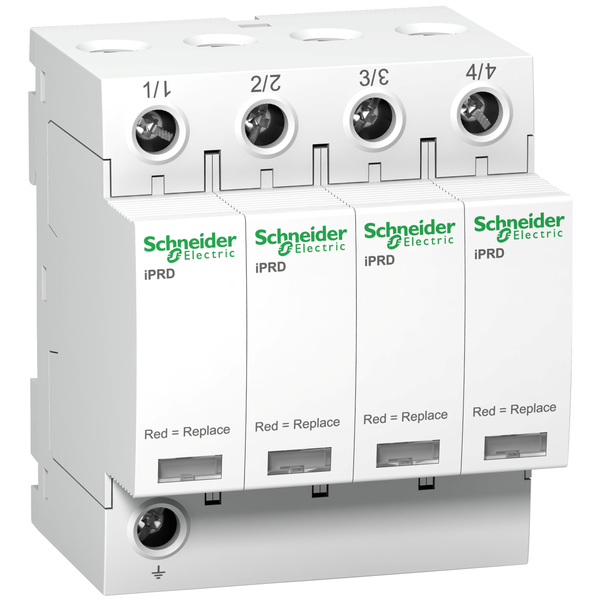

Viršįtampių apsaugos įtaisas maitinimo sistemoms Acti9 iPRD iPRD40, 4P, 40 kA, 350 V
Informazioni tecniche
| Prekės būklė | Nauja |
| Gamintojo pavadinimas | Surge arrester iPRD40 4P 40kA 350V type 2 |
| Prekės ženklas | Schneider Electric |
| Kategorijos |
Viršįtampių ribotuvai (SPD)
|
| Kilmės šalis* | CN |
| * Faktinė kilmės šalis gali skirtis priklausomai nuo pristatymo partijos. Norėdami patvirtinti konkrečią kilmės šalį, susisiekite su savo paskyros vadybininku. | |
| Suderintos sistemos kodas | 8536 3030 00 |
| ETIM | EC000941 |
| Įtampos apsaugos lygis | 1.6 kV |
| Nominali iškrovos padidėjimo srovė (8/20) | 15 kA |
| Nominali įtampa AC | 350 V |
| Nominali įtampa DC | 0 V |
| Įtampos apsaugos lygis L-N | 0 kV |
| Saugos laipsnis (IP) | IP20 |
| Maks. PV įtampa | 0 V |
| DC (nuolatinės srovės)sistemos konfigūracija | Ne |
| IT sistemos konfigūracija | Ne |
| Tinklo konfigūracija TN | Ne |
| Tinklo konfigūracija TN-C-S | Ne |
Pakavimo informacija
| Pakavimo lygis 1 | 3606480506376 |
| Pakavimo lygis 2 | 3606480506373 |
| Pakavimo lygis 3 | 3606480506374 |
Kiti techniniai duomenys
| Montavimo metodas | DIN bėgis (viršutinis bėgis) 35 mm |
| Su nuotoliniu signalizavimo kontaktu | Ne |
| Laidininkų skaičius (be įžeminimo) | 4 |
| Konstrukcijos dydis | 4 moduliniai išdėstymai |
| Maks. nuolatinė įtampa AC | 350 V |
| 2 kategorijos tipas | Taip |
| Signalizavimas įrenginyje | Optika |
| Maks. nuolatinė įtampa DC | 0 V |
| Apsaugos nuo įtampos lygis N-PE | 1.4 kV |
| Įmontuotasis rezervinis saugiklis | Ne |
| Vientisojo laidininko maks. skerspjūvis (vientiso, vyto) | 25 mm² |
| Lanksčiojo laidininko maks. skerspjūvis (smulkių gyslų) | 16 mm² |
| Tinklo laidų konfigūracija TN-C | Taip |
| TN-S sistemos (tinklo) konfigūracija | Ne |
| Elektros tinklo konfigūracijaTT | Ne |
| Kita sistemos konfigūracija | Ne |
| Didžiausioji išlydžio viršįtamio srovė | 40 kA |
| Trumpojo jungimo nutraukimo geba (Isccr) | 50 kA |
| Maks. viršsrovių apsaugos įtaisas, lygiagretus jungimas (saugiklis) | 0 A |
| Maks. Apsaugos nuo viršsrovių įtaisas, serijinis jungimas (saugiklis) | 0 A |
| Integruota apsauga nuo trumpojo jungimo | Ne |
| Integruota apsauga nuo trumpojo jungimo, skirta gG saugikliui | 0 A |
| Be nuotėkio srovės | Ne |
Atsisiuntimai
Aprašymas
This Acti9 iPRD surge arrester protects 4P installations. It allows quick replacement of damaged cartridges. This Type 2 device is recommended for high risk level and incoming panel board. It can be turned over to allow the phase/neutral/earth cables to enter through either the top or the bottom. The associated circuit breaker Isc breaking capacity can go up to 50kA. This Acti9 iPRD40 is compatible with TT and TN-S earthing system. The Uc maximum continuous operating voltage in common mode (L/PE or N/PE) is 350VAC. The Up maximum voltage protection level in common mode (L/PE or N/PE) is 1.4kV. The Ue rated operational voltage is 230VAC +/- 10%. The product colour is white (RAL9003).The dimensions are (W) 72mm x (H) 85mm x (D) 69mm. The weight is 416g. The degree of protection is IP20 and IP40 in modular enclosure. The operating temperature is -25°C to 60°C. The storage temperature is -40°C to 85°C. This product is compliant with EN 61643-11 and IEC 61643-11 standards.
