integrated drive ILA with servo motor - 24..36 V - CANopen - PCB connector
Yra sandėlyje: Ne
Pardavėjo atsargos: Ne
Minimalus užsakymo kiekis: 1
Kaina (be PVM):
1 180,51 €
EAN: 3389119225519
MPN: ILA1F572PB1F0
Pakuotė: 1
Dėžė: 4
Padėklas: 12
Numatomas pristatymo laikas į mūsų sandėlį (apytiksliai):
Pagal užklausą
Technical Information
| Prekės būklė | Nauja |
| Gamintojo pavadinimas | integrated drive ILA with servo motor - 24..36 V - CANopen - PCB connector |
| Prekės ženklas | Schneider Electric |
| Kategorijos |
Standard Electric Motors
|
| Kilmės šalis | DE |
| Modelis | Rotacinės srovės sinchroniškas variklis |
| Įtampos tipas | Nuolatinė srovė |
| Nustatyta srovė | 7 A |
| Nustatyta įtampa | 24 V |
| Korpuso medžiaga | Kita |
| Nominalus dažnis | 50-60 Hz |
| Nominalus funkcionalumas, kai nominalus dažnis | 0 kW |
| Saugos laipsnis (IP) | IP54 |
| Variklio efektyvumo klasė | Kita |
Pakavimo informacija
| Pakavimo lygis 1 | 3389119225519 |
| Pakavimo lygis 2 | 3389119225513 |
| Pakavimo lygis 3 | 3389119225519 |
Kiti techniniai duomenys
| Fazių skaičius | 1 |
| Konstrukcijos tipas | Kita |
| Polių skaičius | 6 |
| Darbinės temperatūros diapazonas | 0-50 °C |
| Nominalus racionalusis greitis, esant racionaliam dažniui | 2600 1/min |
| Budėjimo ciklas | Kita |
| Rėmo dydis pagal IEC | 0 mm |
| Visos apkrovos efektyvumas | 0 % |
| Paleidimo srovės santykis | 0 |
| Paleidimo momento santykis | 0 |
| Santykinis avarijos momentas | 0 |
| Antikondensacinio šildytuvo įtampa | 0 V |
| Prieš kondensacinė išėjimo galia | 0 W |
| Varžas su teigiamu temperatūriniu koeficientu | No |
| Su varžos temperatūros suradimu | No |
| Esminis saugumas (IS) | Nėra |
| Perkrovos geba | No |
| Aušinimo metodas | Oras |
| Veleno galo rūšis | Kita |
| Impregnavimas vakumo slėgiu(VPI) | Kita |
| Tinkamas dažnio valdymui | No |
| Guolis | Kita |
| Izoliacijos klasė acc (kintamosios srovės grandinės) IEC | Kita |
| Su antikondensacija | No |
| Nominalus sukimo momentas | 0.45 Nm |
| Galios faktorius | 0 |
Atsisiuntimai
ECOP (Aplinkosaugos praktikos kodeksas)
Deklaracija EPD (aplinkosauginė produkto deklaracija)
DOC CE deklaracija (atitikties deklaracija CE)
Techninis vadovas
Kiti
Naudojimo instrukcijos
Aprašymas

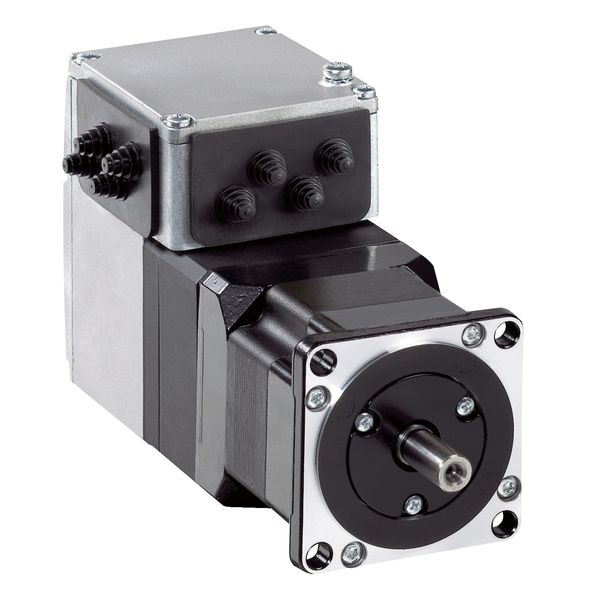

This product is part of the Lexium ILA range, an offer of motion integrated drives for motion control. The motion integrated drive with a 6-pole AC synchronous servo motor features an integrated CANopen DS301 communication interface and untapped shaft with holding brake. It is an equipped with a single-turn encoder (16,384 points/turn x 4096 turns). The AC synchronous servo motor with a rated supply voltage of 24V, 36V DC, a peak current consumption of 8500mA and a nominal speed of 4300RPM at 36V. The shaft dimensions are 9mm (diameter) x 20mm (length). It is furnished with printed circuit board connector for electrical connection. It is an IP41 (shaft bushing) and IP54 (total except shaft bushing) rated product. Its dimensions are 209.3mm (length) x 57mm (width) and the centering collar dimensions are 1.6mm (depth) x 50mm (diameter) with 66.6mm mounting hole. It weighs 1.7kg. It is suitable for printing, paper, packaging, handling, labelling, textile industry, electronics manufacture and medical technology applications. This product is certified by CE, TUV, CUL and UL. It meets EN/IEC 61800-3, EN 61800-3 2001, EN/IEC 50178, EN 61800-3 2001-02, IEC 61800-3, Ed 2 and EN 50347 standards. It supports 57mm flange mount with a natural convection cooling system. Lexium integrated drives integrate motor, positioning controller, power electronics, Fieldbus and safety function in a single device. Integrated drives for motion control with stepper, servo or brushless DC motor.
