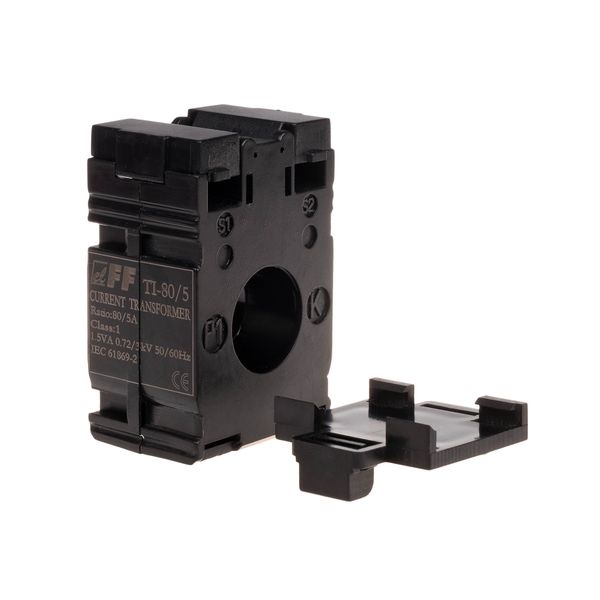

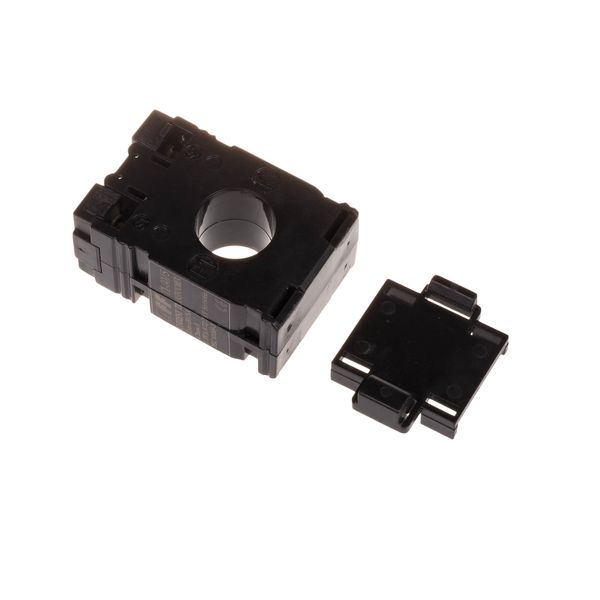

Przekładnik prądowy 80/5A Ø22, kl. 1; TI-80-5
Laos: Ei
Hankija laovaru: Ei
Minimaalne tellimuse kogus: 1
Hind (ilma KM-ta):
18,79 €
EAN: 5908312599722
MPN: TI-80-5
Pakend: 1
Hinnanguline tarneaeg meie laos (umbes):
2-3 weeks
Technical Information
| Toote seisukord | Uus |
| Tootja nimi | Current transformer 80/5A Ø22, class 1; TI-80-5 |
| Bränd | F&F |
| Kategooriad |
Measurement Transformers
|
| Päritoluriik | PL |
| Harmoneeritud süsteemi kood | 8504 3129 00 |
| Mudel | Läbivooluga voolumuundur |
| Esmane nimivool | 80 A |
| Teisene niminäivvõimsus | 2.5 VA |
| Sekundaarahela tunnusvool In | 5 A |
| Ülepinge piirtegur | FS 5 |
| Täpsusklass | 1 |
Pakendamise üksikasjad
| Pakkimistase 1 | 5908312599722 |
Muud tehnilised andmed
| Ava läbimõõt | 22 mm |
| Esmaseid sisendeid | 1 |
| Vaskrööpaga | No |
| Klamberpaigaldus | No |
| Löögikaitsega | Yes |
| Kalibreeritud | No |
| Sekundaarühendus | Kruviühendus |
Allalaadimised
Tarnija deklaratsioon eelistatud päritolu staatusega toodetele
REACH süvalink
RoHS deklaratsioon
Kasutusjuhend
Kirjeldus
Prąd wtórny 5A ; 0,66kV AC, 3kV/1min
Przewód z mierzonym prądem przechodzi przez główny otwór przekładnika(P1/P2), co jest równoważne z jednym zwojem uzwojenia pierwotnego. Zaciski uzwojenia wtórnego S1 i S2 podłączone są do zacisków obwodu pomiarowego urzadzenia kontrolnego lub pomiarowego. Stosunek natężeń prądów w obu uzwojeniach jest wielkością stałą i nazywa się przekładnią prądową: IPn/ISn=N, gdzie IPn - prąd pierwotny znamionowy; ISn - prąd wtórny znamionowy; N - wartość przekładni. Z wartości prądu płynącego przez uzwojenie wtórne można wyznaczyć wartość prądu płynącego przez uzwojenie pierwotne: ISm*N=IPm, gdzie ISm - prąd pierwotny mierzony; IPm - prąd wtórny mierzony. Uwaga! Zalecane podłączenie układu wtórnego przewodem o średnicy nie mniejszej niż 2,5mm?. Zalecane uziemienie zacisku S2. Zakaz rozłączania układu wtórnego podczas pracy przekładnika (możliwość wystąpienia dużego napięcia skutkującego porażeniem osób lub uszkodzeniem urządzenia).
