COMPACT NSX100M TM100D 1P1D
Laos: Ei
Hankija laovaru: Ei
Minimaalne tellimuse kogus: 1
Hind (ilma KM-ta):
179,29 €
EAN: 3606480073700
MPN: LV438590
Pakend: 1
Hinnanguline tarneaeg meie laos (umbes):
4-6 weeks
Technical Information
| Toote seisukord | Uus |
| Tootja nimi | COMPACT NSX100M TM100D 1P1D |
| Bränd | Schneider Electric |
| Kategooriad |
Power Circuit Breakers
|
| Päritoluriik | PL |
| Harmoneeritud süsteemi kood | 8536 2090 00 |
| Nominaalne püsivool Iu | 100 A |
| Pooluste arv | 1 |
| Tunnuspinge | 277 V |
| Kaitseaste (IP) | IP40 |
| Saadaval väljalülitusindikaator | Yes |
| Nimi lahutusvõime lühisel Icu 400 V, 50 Hz korral | 40 kA |
| Integreeritud maaühenduskaitse | No |
| Seadme ehitus | Fikseeritud paigaldusega seade |
Pakendamise üksikasjad
| Pakkimistase 1 | 3606480073700 |
Muud tehnilised andmed
| Normaalselt avatud abikontaktide arv | 0 |
| Normaalselt suletud abikontaktide arv | 0 |
| Liigkoormuskaitse sättepiirkond | 100 A |
| Ümberlülituvate abikontaktide arv | 0 |
| Peavooluahela ühenduskoht | Esikülg |
| Sisseehitatud mootorajam | No |
| Peaahela ühendusviis | Kruviühendus |
| Juhtelemendi liik | Lülitus |
| Viivituseta lühisvabasti seadistuspiirkond | 800 A |
| Sobib paigaldamiseks DIN liistule | No |
| Mootorajam, valikuline | Yes |
| Valikuline paigaldamine DIN liistule (kübara kujuline, top hat rail) | Yes |
| Komplektne seade koos kaitseplokiga | Yes |
Kirjeldus

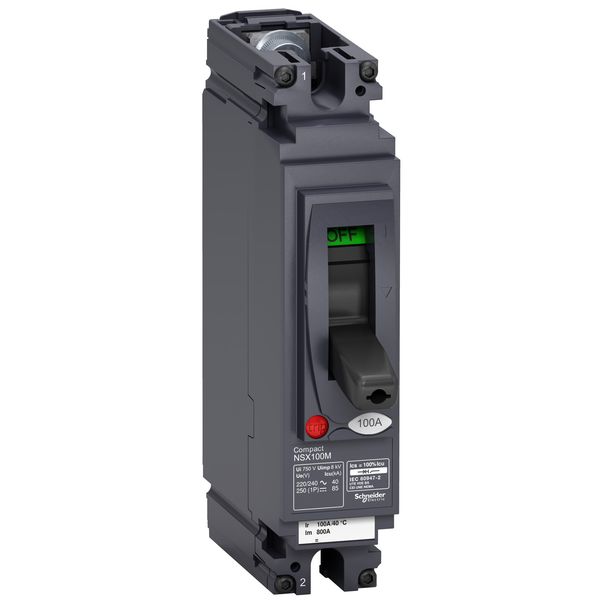

ComPact NSX 100M is a complete 1 pole fixed circuit breaker designed to optimize space and breaking capacity. It is an optimal choice for all standard and specific applications. The breaking capacity (Icu) is 40kA rms at 240VAC 50/60Hz or 85kA at 250 VDC. The operational voltage is 277 VAC 50/60Hz or 250VDC. This product embeds a 100A rating thermal-magnetic trip unit (TMD). TMD trip unit provides an adjustable thermal overload protection and a fixed magnetic protection. The dimensions are 35mm (Width), 161mm (Height) and 86mm (Depth). It is compliant with international standards (IEC 60947), CCC, EAC and marine specifications.
