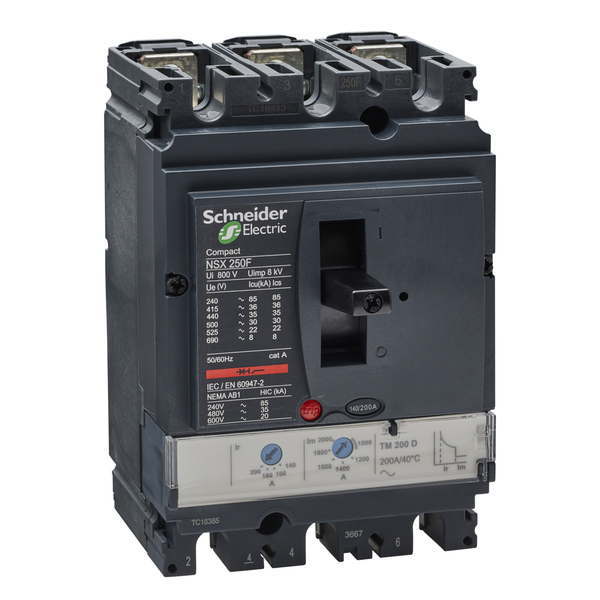

circuit breaker ComPact NSX250F, 36 kA at 415 VAC, TMD trip unit 200 A, 3 poles 3d

circuit breaker ComPact NSX250F, 36 kA at 415 VAC, TMD trip unit 200 A, 3 poles 3d image 2

circuit breaker ComPact NSX250F, 36 kA at 415 VAC, TMD trip unit 200 A, 3 poles 3d image 3

circuit breaker ComPact NSX250F, 36 kA at 415 VAC, TMD trip unit 200 A, 3 poles 3d image 4

circuit breaker ComPact NSX250F, 36 kA at 415 VAC, TMD trip unit 200 A, 3 poles 3d

Name: circuit breaker ComPact NSX250F, 36 kA at 415 VAC, TMD trip unit 200 A, 3 poles 3d
Brand: Schneider Electric
Price: 2618.570 EUR
Availability: Discontinued

Ainult telli Tootmisest väljas

Hind (ilma KM-ta):

2 618,57 €

Hind kehtib kuni 24.12.25

EAN: 3606480014192

MPN: LV431631

Pakend: 1

Karp: 12

Hinnanguline tarneaeg meie laos (umbes): 4-6 weeks

Technical Information

Toote seisukord	Uus
Tootja nimi	circuit breaker ComPact NSX250F, 36 kA at 415 VAC, TMD trip unit 200 A, 3 poles 3d
Bränd	Schneider Electric
Kategooriad	Power Circuit Breakers
Päritoluriik	PL
Nominaalne püsivool Iu	200 A
Pooluste arv	3
Tunnuspinge	690 V
Kaitseaste (IP)	IP40
Saadaval väljalülitusindikaator	Yes
Nimi lahutusvõime lühisel Icu 400 V, 50 Hz korral	36 kA
Integreeritud maaühenduskaitse	No
Seadme ehitus	Fikseeritud paigaldusega seade

Pakendamise üksikasjad

Pakkimistase 1	3606480014192
Pakkimistase 2	3606480014190

Muud tehnilised andmed

Normaalselt avatud abikontaktide arv	0
Normaalselt suletud abikontaktide arv	0
Sisseehitatud alapingevabastiga	No
Liigkoormuskaitse sättepiirkond	140-200 A
Ümberlülituvate abikontaktide arv	0
Peavooluahela ühenduskoht	Esikülg
Sisseehitatud mootorajam	No
Peaahela ühendusviis	Kruviühendus
Juhtelemendi liik	Lülitus
Viivituseta lühisvabasti seadistuspiirkond	1000-2000 A
Sobib paigaldamiseks DIN liistule	No
Mootorajam, valikuline	Yes
Valikuline paigaldamine DIN liistule (kübara kujuline, top hat rail)	Yes
Komplektne seade koos kaitseplokiga	Yes

Allalaadimised

ECOP (Keskkonna hea tava kood) EPD deklaratsioon (Keskkonnatoote deklaratsioon) Tehniline käsiraamat Muu Paigaldusjuhend

Kirjeldus

This Compact NSX250F is a complete 3P 3d fixed circuit breaker designed to optimize space and breaking capacity. It is an optimal choice for all standard and specific applications. The breaking capacity (Icu) is 36kA rms at 415VAC 50/60Hz. The operational voltage is 690VAC 50/60Hz. This product embeds a 200A rating thermal-magnetic trip unit (TMD). TMD trip unit provides an adjustable thermal overload protection and a fixed magnetic protection. This 3 poles version (105mm x 161mm x 86mm) comes with a variety of optional functions and accessories. It is compliant with international standards (IEC 60947), CCC, EAC and marine specifications. Compact NSX250F is part of Schneider Electric EcoStruxure Power architecture.
