circuit breaker ComPact NSX160H, 70 kA at 415 VAC, TMD trip unit 80 A, 4 poles 4d
Laos: Ei
Hankija laovaru: Ei
Minimaalne tellimuse kogus: 1
Hind (ilma KM-ta):
466,22 €
EAN: 3606480011726
MPN: LV430693
Pakend: 1
Hinnanguline tarneaeg meie laos (umbes):
6-9 weeks
Technical Information
| Toote seisukord | Uus |
| Tootja nimi | circuit breaker ComPact NSX160H, 70 kA at 415 VAC, TMD trip unit 80 A, 4 poles 4d |
| Bränd | Schneider Electric |
| Kategooriad |
Power Circuit Breakers
|
| Päritoluriik | PL |
| Nominaalne püsivool Iu | 80 A |
| Pooluste arv | 4 |
| Tunnuspinge | 690 V |
| Kaitseaste (IP) | IP40 |
| Saadaval väljalülitusindikaator | Yes |
| Nimi lahutusvõime lühisel Icu 400 V, 50 Hz korral | 70 kA |
| Integreeritud maaühenduskaitse | No |
| Seadme ehitus | Fikseeritud paigaldusega seade |
Pakendamise üksikasjad
| Pakkimistase 1 | 3606480011726 |
Muud tehnilised andmed
| Normaalselt avatud abikontaktide arv | 0 |
| Normaalselt suletud abikontaktide arv | 0 |
| Liigkoormuskaitse sättepiirkond | 56-80 A |
| Ümberlülituvate abikontaktide arv | 0 |
| Peavooluahela ühenduskoht | Esikülg |
| Sisseehitatud mootorajam | No |
| Peaahela ühendusviis | Kruviühendus |
| Juhtelemendi liik | Lülitus |
| Viivituseta lühisvabasti seadistuspiirkond | 640 A |
| Sobib paigaldamiseks DIN liistule | No |
| Mootorajam, valikuline | Yes |
| Valikuline paigaldamine DIN liistule (kübara kujuline, top hat rail) | Yes |
| Komplektne seade koos kaitseplokiga | Yes |
Allalaadimised
ECOP (Keskkonna hea tava kood)
EPD deklaratsioon (Keskkonnatoote deklaratsioon)
Tehniline käsiraamat
Kirjeldus

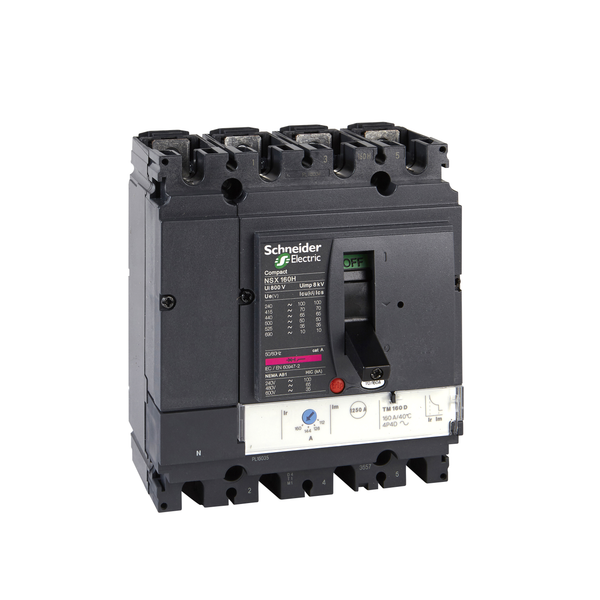

This Compact NSX160H is a complete 4P 4d fixed circuit breaker designed to optimize space and breaking capacity. It is an optimal choice for all standard and specific applications. The breaking capacity (Icu) is 70kA rms at 415VAC 50/60Hz. The operational voltage is 690VAC 50/60Hz. This product embeds a 80A rating thermal-magnetic trip unit (TMD). TMD trip unit provides an adjustable thermal overload protection and a fixed magnetic protection. This 4 poles version (140mm x 161mm x 86mm) comes with a variety of optional functions and accessories. It is compliant with international standards (IEC 60947), CCC, EAC and marine specifications. Compact NSX160H is part of Schneider Electric EcoStruxure Power architecture.
