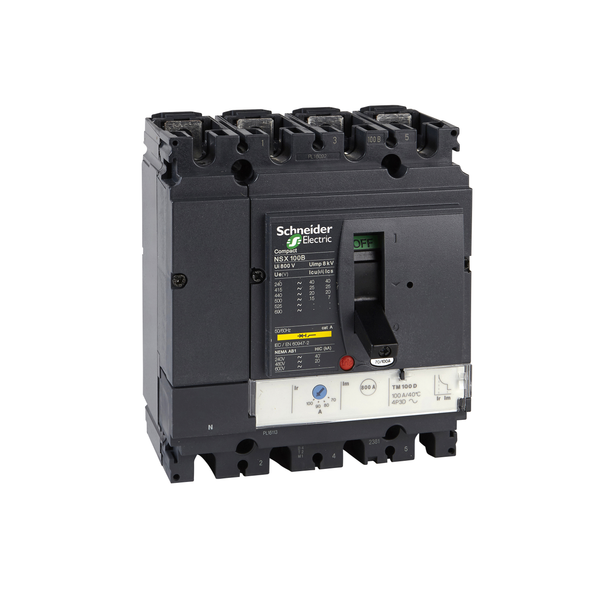

Kaitselüliti ComPact NSX NSX100B, 4P, 40A, 415V AC, ComPact NSX100B, 25kA juures 415 VAC, TMD rakendumine üksus 40A, 4 poolust 3d
Ainult telli
EAN: 3606480008559
MPN: LV429564
Pakend: 1
Karp: 6
No price options are available.
Tehniline teave
| Toote seisukord | Uus |
| Tootja nimi | circuit breaker ComPact NSX100B, 25 kA at 415 VAC, TMD trip unit 40 A, 4 poles 3d |
| Bränd | Schneider Electric |
| Kategooriad |
Võimsuskaitselülitid (MCCB)
|
| Harmoneeritud süsteemi kood | 8536 2010 00 |
| ETIM | EC000228 |
| Nominaalne püsivool Iu | 40 A |
| Pooluste arv | 4 |
| Tunnuspinge | 690 V |
| Kaitseaste (IP) | IP40 |
| Saadaval väljalülitusindikaator | Jah |
| Nimi lahutusvõime lühisel Icu 400 V, 50 Hz korral | 25 kA |
| Integreeritud maaühenduskaitse | Ei |
| Seadme ehitus | Fikseeritud paigaldusega seade |
Pakendamise üksikasjad
| Pakkimistase 1 | 3606480008559 |
| Pakkimistase 2 | 3606480008557 |
Muud tehnilised andmed
| Normaalselt avatud abikontaktide arv | 0 |
| Normaalselt suletud abikontaktide arv | 0 |
| Sisseehitatud alapingevabastiga | Ei |
| Liigkoormuskaitse sättepiirkond | 28-40 A |
| Ümberlülituvate abikontaktide arv | 0 |
| Peavooluahela ühenduskoht | Esikülg |
| Sisseehitatud mootorajam | Ei |
| Peaahela ühendusviis | Kruviühendus |
| Juhtelemendi liik | Lülitus |
| Viivituseta lühisvabasti seadistuspiirkond | 500 A |
| Sobib paigaldamiseks DIN liistule | Ei |
| Mootorajam, valikuline | Jah |
| Valikuline paigaldamine DIN liistule (kübara kujuline, top hat rail) | Jah |
| Komplektne seade koos kaitseplokiga | Jah |
Allalaadimised
ECOP (Keskkonna hea tava kood)
EPD deklaratsioon (Keskkonnatoote deklaratsioon)
Tehniline käsiraamat
Muu
Paigaldusjuhend
Kirjeldus
This Compact NSX100B is a complete 4P 3d fixed circuit breaker designed to optimize space and breaking capacity. It is an optimal choice for all standard and specific applications. The breaking capacity (Icu) is 25kA rms at 415VAC 50/60Hz. The operational voltage is 690VAC 50/60Hz. This product embeds a 40A rating thermal-magnetic trip unit (TMD). TMD trip unit provides an adjustable thermal overload protection and a fixed magnetic protection. This 4 poles version (140mm x 161mm x 86mm) comes with a variety of optional functions and accessories. It is compliant with international standards (IEC 60947), CCC, EAC and marine specifications. Compact NSX100B is part of Schneider Electric EcoStruxure Power architecture.
