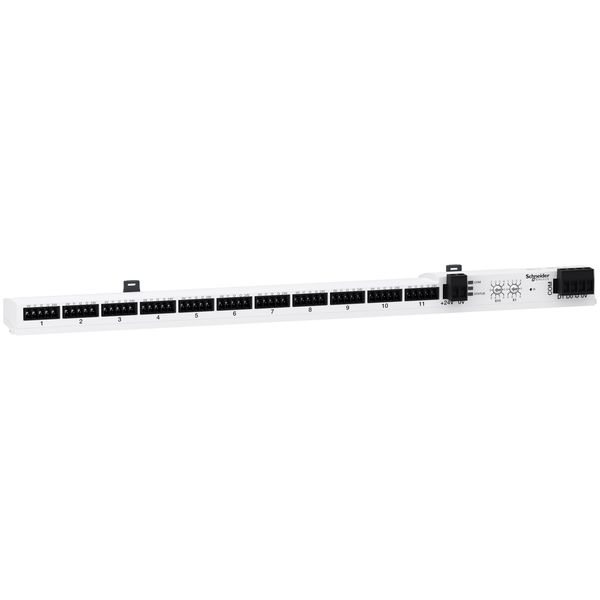

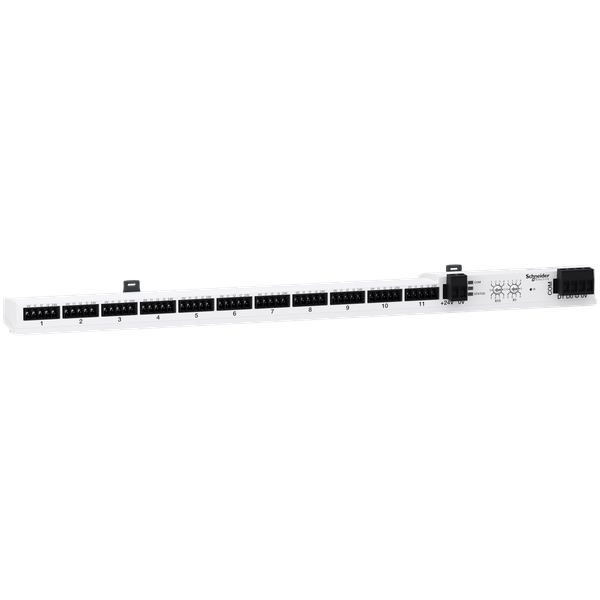

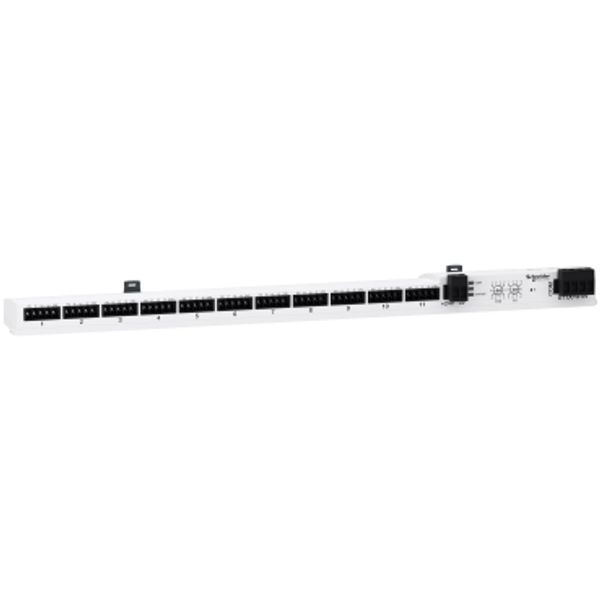

Acti9 Smartlink - Modbus RS485 slave - smart communication I/O module
Laos: Ei
Hankija laovaru: Jah
Minimaalne tellimuse kogus: 1
Hind (ilma KM-ta):
461,87 €
EAN: 3606480430602
MPN: A9XMSB11
Pakend: 1
Karp: 32
Hinnanguline tarneaeg meie laos (umbes):
Päringu alusel
Technical Information
| Toote seisukord | Uus |
| Tootja nimi | Acti9 Smartlink - Modbus RS485 slave - smart communication I/O module |
| Bränd | Schneider Electric |
| Kategooriad |
Industrial Fieldbus Modules
|
| Päritoluriik | FR |
| Harmoneeritud süsteemi kood | 8517 6200 00 |
| Sobib ohutusfuktsiooniks | No |
| Digitaalsisendite arv | 22 |
| Digitaalväljundite arv | 11 |
| Analoogsisendite arv | 0 |
| Analoogväljundite arv | 0 |
| Toitepinge liik | DC |
| Riistvaraliideste tööstuslik Ethernet arv | 0 |
| Riistvaraliideste RS-232 arv | 0 |
| Riistvaraliideste RS-485 arv | 1 |
| Riistvaraliideste USB arv | 0 |
| Tugiprotokoll TCP/IP | No |
| Tugiprotokoll MODBUS | Yes |
| Digitaalväljundi väljundpinge | 24 V |
| Digitaalväljundi väljundvool | 0.1 A |
| Digitaalväljundi tüüp | Muul viisil |
| Elektriühenduse liik | Pistikühendus |
| Kaitseaste (IP) | IP20 |
| Omadused vastavalt standardile EN ISO 13849-1 | Puudub |
| Toetab andmesideprotokolli EtherNet/IP | No |
| Toetab andmesideprotokolli PROFINET IO | No |
| Toitepinge DC | 24 V |
| Ohutuse üldtase vastavalt standardile IEC 61508 | Puudub |
Pakendamise üksikasjad
| Pakkimistase 1 | 3606480430602 |
| Pakkimistase 2 | 3606480430600 |
Muud tehnilised andmed
| Laius | 359 mm |
| Kõrgus | 23 mm |
| Sügavus | 42 mm |
| Signaali 1 sisendvool | 2.5 mA |
| Tugiprotokoll LON | No |
| Riistvaraliideste RS-422 arv | 0 |
| Riistvara jadaliideste TTY arv | 0 |
| Riistvara rööpliideste arv | 0 |
| Muude riistvaraliideste arv | 0 |
| Optilise liidesega | No |
| Sisendpinge liik | DC |
| Tugiprotokoll ASI | No |
| Tugiprotokoll PROFIBUS | No |
| Tugiprotokoll CAN | No |
| Tugiprotokoll INTERBUS | No |
| Tugiprotokoll KNX | No |
| Tugiprotokoll Data-Highway | No |
| Tugiprotokoll DeviceNet | No |
| Tugiprotokoll SUCONET | No |
| Toetab muid andmesideprotokolle | No |
| Analoogisend, vool | No |
| Analoogisend, pinge | No |
| Analoogisendi,takistus | No |
| Analoogisend, takisti temperatuurl | No |
| Analoogisend, termopaar | No |
| Konfigureeritav analoogsisendsignaal | No |
| Saadaval on lühisekaitsega digitaalväljundid | Yes |
| Analoogsisendi resolutsioon | 0 Bit |
| Analoogväljundite eristustäpsus (resolutsioon) | 0 Bit |
| Võimalik paigaldada liistule | No |
| Plahvatuskindluse kategooriga gaasikeskkonnas | Puudub |
| Plahvatuskindluse kategooriga tolmukeskkonnas | Puudub |
| Võimalik on Fieldbusi ühendamine eraldi siiniliidese kaudu | No |
| Süsteemi lisatarvik | Yes |
| Täiendav talitlusagent (Ex ia) | No |
| Täiendav talitlusagent (Ex ib) | No |
| Toetab andmesideprotokolli SERCOS | No |
| Toetab andmesideprotokolli INTERBUS-Safety | No |
| Riistvaraliideste PROFINET arv | 0 |
| Riistvara raadioliideste arv | 0 |
| Võimalik on paigaldamine esiküljele | No |
| Võimalik on karkassile paigaldamine | No |
| Seinale paigaldus/vahetu paigaldus | Yes |
| Raadiostandard Bluetooth | No |
| Raadiostandard WLAN 802.11 | No |
| Sisendite/väljundite ühendusplokk | No |
| Toetab andmesideprotokolli AS-Interface Safety at Work | No |
| Toetab andmesideprotokolli DeviceNet Safety | No |
| Toetab andmesideprotokolli Foundation Fieldbus | No |
| Toetab andmesideprotokolli PROFINET CBA | No |
| Toetab andmesideprotokolli PROFIsafe | No |
| Toetab andmesideprotokolli SafetyBUS p | No |
| Lubatud pinge sisendis | 19.2-28.8 V |
| Väljundpinge liik | DC |
| Konfigureeritavad digitaalsisendid | Yes |
| Konfigureeritavad analoogsisendid | Yes |
| Konfigureeritavad analoogväljundid | No |
| Konfigureeritavad digitaalväljundid | Yes |
| Raadiostandard GPRS | No |
| Raadiostandard GSM | No |
| Raadiostandard UMTS | No |
Allalaadimised
ECOP (Keskkonna hea tava kood)
EPD deklaratsioon (Keskkonnatoote deklaratsioon)
CE DOC deklaratsioon (CE vastavusdeklaratsioon)
Tehniline käsiraamat
Muu
Paigaldusjuhend
Kirjeldus
This Acti 9 SmartLink Modbus Slave is a smart communication module with 11 channels. It communicates with the auxiliaries iACT24 for iCT contactors, iATL24 for iTL impulse relays, iOF+SD24 for iC60, iID, ARA, RCA & iSW-NA. It needs to be associated to a Master SmartLink SI B thanks to the Modbus RS485 connector. It is used to transfer data from Acti 9 devices to a PLC or network monitoring system thanks to the Ethernet connector. It communicates also with OF+SD24 for C60, C120, DPN, ID & C60H-DC, Ti24 for RCA iC60 & Reflex iC60. It is supplied with 1 power supply connector 24VDC, 2 bolts for mounting on Linergy FM80. The link is Modbus, RTU, RS485 serial connection. The transfer rate is self-adaptable from 9600 to 19200 baud. The Modbus addresing range is 1 to 99. It is a 4-pin connector type of bus. It is a plug-in connection. The maximum length of the bus is 1000m. The maximum cable length is 500m. The voltage power supply is 24VDC +/- 10%. The Maximum input current is 1,5A. The Maximum inrush current is 3A. The degree of protection is IP20. The pollution degree is 3. It complies with RoHS directive. The duration of saving memory is 10 years. The dimensions are (W) 359mm x (H) 23mm x (D) 42mm. The weigth is 195g. The operating temperature is -25°C to + 60°C and only +50°C if vertical mouting. The storage temperature is -40°C to + 80°C. This product complies with IEC/EN 61131-2 standard.
