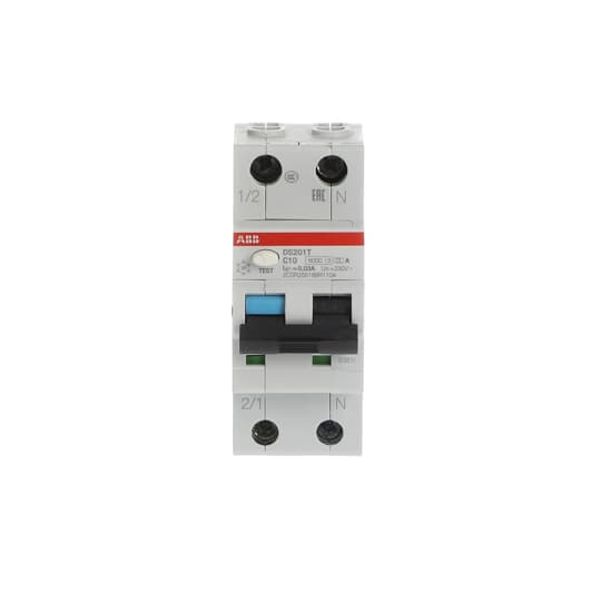

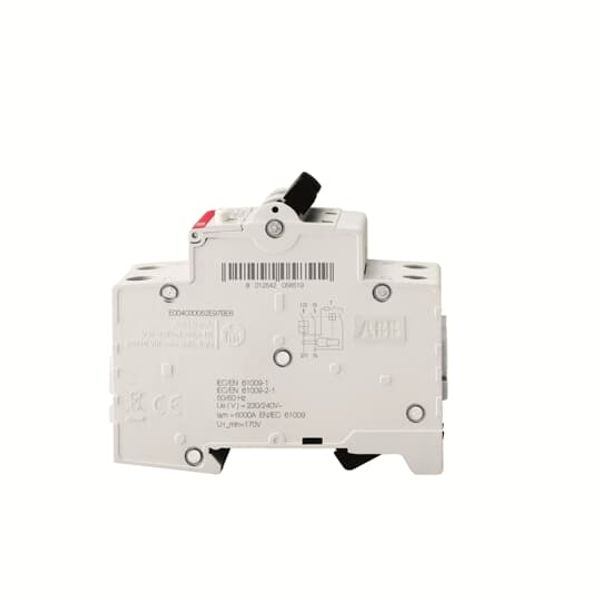

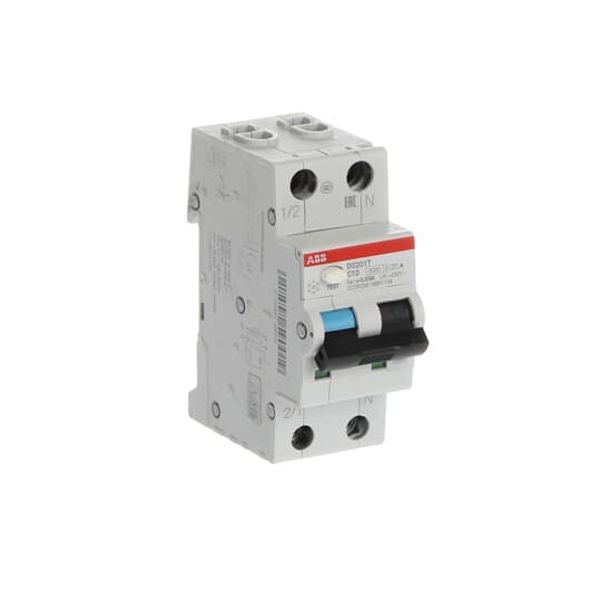

DS201T B20 APR30 Residual Current Circuit Breaker with Overcurrent Protection
Order only
EAN: 8012542566014
MPN: 2CSR255488R1205
Package: 1
Box: 5
Price (excl. VAT)
169,45 €
per unit
MOQ: 1
EDT to our warehouse: 4-6 weeks
This price is valid until next price list or while stock lasts
Technical Information
| Item condition | New |
| Manufacture name | DS201T B20 APR30 Residual Current Circuit Breaker with Overcurrent Protection |
| Brand | ABB |
| Categories |
RCBO – Combined Residual Current & MCB
|
| Harmonized System Code | 8536 3030 00 |
| ETIM | EC000905 |
| Rated current | 20 A |
| Rated voltage | 230 V |
| Release characteristic | B |
| Rated fault current | 0.03 A |
| Leakage current type | Other |
| Degree of protection (IP) | IP20 |
| Number of protected poles | 1 |
| Ambient temperature during operating | -25-55 °C |
| Number of poles (total) | 2 |
Packing details
| Packing level 1 | 8012542566014 |
| Packing level 2 | 8012542566014 |
Other Technical data
| Voltage type | AC |
| Built-in depth | 35 mm |
| Rated insulation voltage Ui | 500 V |
| Surge current capacity | 3 kA |
| Current limiting class | 3 |
| Over voltage category | 3 |
| Pollution degree | 2 |
| Width in number of modular spacings | 2 |
| Frequency | 50/60 Hz |
| Concurrently switching neutral conductor | Yes |
| Rated short-circuit breaking capacity according to IEC 60947-2 | 7.5 kA |
| Connectable conductor cross section solid-core | 0.75-25 mm² |
| Connectable conductor cross section multi-wired | 0.75-16 mm² |
| With interlocking device | No |
| Flush-mounted installation | FALSE |
| Anti-nuisance tripping version | No |
| Rated impulse withstand voltage Uimp | 4 kV |
| Rated short-circuit breaking capacity Icn according to EN 61009-1 | 6 kA |
| Disconnection characteristic | Short-time delayed |
| Rated short-circuit breaking capacity according to EN 61009 | 6 kA |
Downloads
Description
FI/LS-Schalter (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Sie gewährleisten Schutz von Einphasenstromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit IΔn ≤30 mA) und Brand-schutz (mit IΔn ≤300 mA). Sie erfüllen die Produktnormen IEC/EN 61009-1, IEC/EN 61009-2-1.
Die Bestimmungen nach DIN EN 45545 (Brand- und Rauchschutznorm) R22-R26 und die Kategorie 1 - Klasse A und Klasse B nach IEC 61373 (Schock- und Vibrationsfestigkeit) machen den DS201 AT fit für den Einsatz in Schienenfahrzeugen.
Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen.
Die Zulassungen sind: CCC (China), EAC (Russland), RCM (Australien).
Optimaler Kompromiss zwischen Sicherheit und Betriebskontinuität dank der Störfestigkeit mit Stoßstromfestigkeit (Stoßstromform 8/20 μs) = 3.000 A gegen ungewolltes Auslösen und 10 ms Kurzzeitverzögerung.
Bemessungsschaltvermögen nach IEC/EN 61009 Icn = 6 kA (nach Industrienorm IEC/EN 60947-2 Icu = 10 kA).
RCBO DS201 AT (Traction) Typ A ist 1-polig geschützt (LS), 2-polig schaltend.
