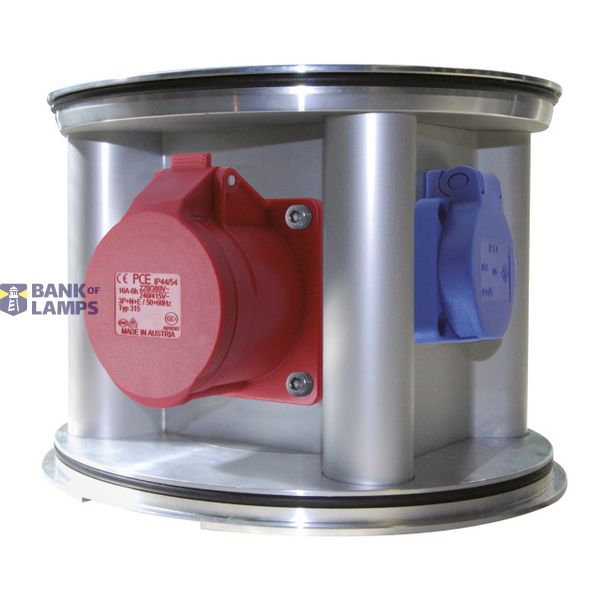

Distributor underground (floor mounting) TerraMo-Sta-05

Order only Not Available

Estimate delivery time to our warehouse: By request

Technical Information

Item condition	New
Manufacture name	Distributor underground (floor mounting) TerraMo-Sta-05
Brand	PCE
Harmonized System Code	8537 1098 00
ETIM	EC000379
Handling	Sub floor
Degree of protection (IP)	IP44

Packing details

Packing level 1

9003399321580

Other Technical data

Colour	Aluminium
Width	390 mm
Height	303 mm
Depth	310 mm
Number of socket outlets with protective contact (type F)	2
Protection	Overcurrent switch
Housing material	Aluminium
Earth leakage switch	Earth leakage switch with IFN 30 mA (standard)
CEE socket outlet 16 A	1x16A5p400V
Power supply/connection possibility	1 cable (branch line)
Number of miniature circuit breakers	1

Downloads

Product data sheet

Description

TerraMo-Sta-05
Belastbarkeit des Deckels: Pkw befahrbar
Material Gerätesäule: Aluminium
Material Bodenwanne: Kunststoff
Gewicht komplett: 11 kg
Maße: 303x390x309 (HxBxT)
Ausfahrhöhe: 136 mm
Einbautiefe: 303 mm (incl. Entwässerungsrohr)
Hebemechanik: 2 St. Gasdruckfeder
Heizung: 20W Schaltschrankheizung
Schutzart: IP44 für Steckdosen und IP55 für Verteiler
Bestückung der Gerätesäule:
Seite A:
1 Stück CEE-Anbausteckdose, 16A, 5-pol., 400V, Schutzart: IP44, Farbe: rot
Seite B:
1 Stück Verteiler (4TE) bestückt mit:
1 x FI/LS 16/0,03A, C, 4-pol.
Seite C:
1 Stück Schutzkontakt-Steckdose mit Klappdeckel, Schutzart: IP44, Farbe: blau
Seite D:
1 Stück Schutzkontakt-Steckdose mit Klappdeckel, Schutzart: IP44, Farbe: blau

Beim System "TerraMo-Sta-05" ist in der Verteilung 1 Stück FI/LS, 4-pol.
eingebaut, da hiermit die 4TE der Kleinverteilung belegt sind.
(nicht 2 Stück, wie oftmals im LV-Text beschrieben.)
