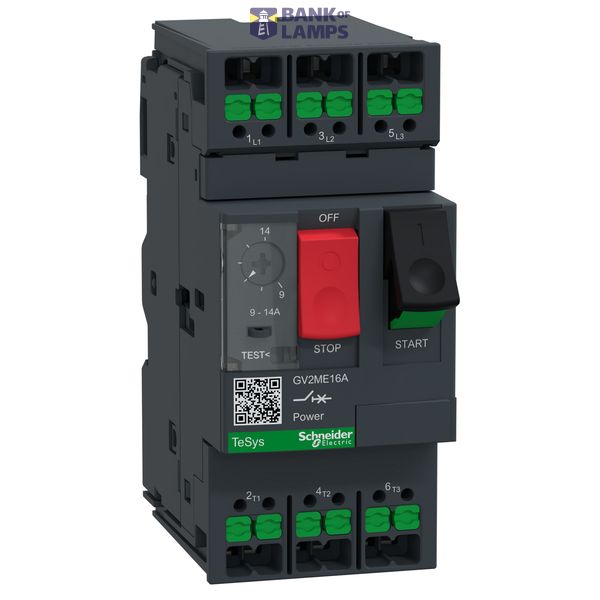

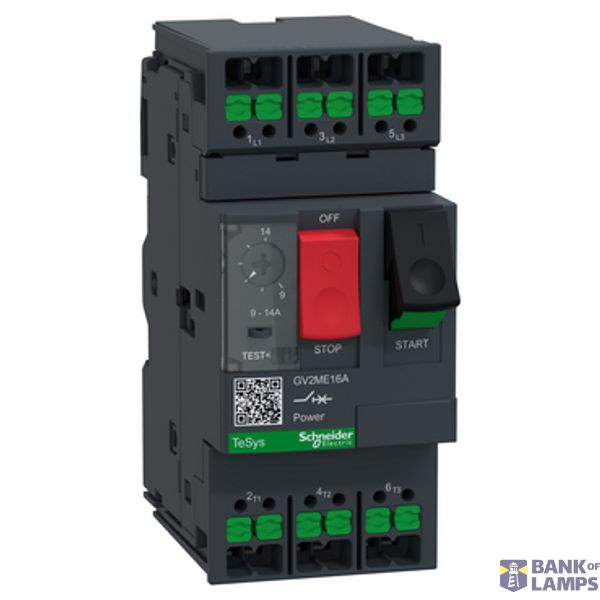

Tesys MOTOR CB TH-MAG 14A PB Snap-in

Tesys MOTOR CB TH-MAG 14A PB Snap-in image 1

Tesys MOTOR CB TH-MAG 14A PB Snap-in image 2

Tesys MOTOR CB TH-MAG 14A PB Snap-in

Nur auf bestellung

EAN: 3606487541882

MPN: GV2ME16A

Verpackung: 1

Nettopreis

45,11 €

pro Einheit

Mindestbestellmenge: 1

Lieferzeit zu unserem Lager: 4-6 weeks

Dieser Preis gilt bis zur nächsten Preisliste oder solange der Vorrat reicht

Technische Informationen

Artikelzustand	Neu
Herstellername	Tesys MOTOR CB TH-MAG 14A PB Snap-in
Marke	Schneider Electric
Kategorien	Motorschutzschalter
Ursprungsland*	FR
* Das tatsächliche Ursprungsland kann je nach Liefercharge variieren. Um das konkrete Ursprungsland zu bestätigen, wenden Sie sich bitte an Ihren Kundenbetreuer.
Code des Harmonisierten Systems	8536 2010 90
ETIM	EC000074
Bemessungsdauerstrom Iu	14 A
Polzahl	3
Bemessungsbetriebsspannung	230-690 V
Aktuelle Einstellung der Überlastauslösung	9-14 A
Schutzart (IP)	IP20
Bemessungsgrenzkurzschlussausschaltvermögen Icu bei 400 V AC	15 kA
Einstellbereich des unverzögerten Kurzschlussauslösers	170 A

Verpackungsdetails

Verpackungsstufe 1

3606487541882, 3606487541882

Weitere technische Daten

Breite	45 mm
Höhe	101 mm
Tiefe	78.5 mm
Bemessungsbetriebsleistung bei AC-3, 400 V	5.5 kW
Mit integriertem Hilfsschalter	Nein
Mit integriertem Unterspannungsauslöser	Nein
Mit thermischem Schutz	Ja
Elektrische Anschlussart des Hauptstromkreises	Sonstige
Art des Bedienelements	Drucktaster
Abschalttechnik	Thermomagnetisch
Bemessungsbetriebsleistung bei AC-3, 230 V	3 kW
Phasenausfallempfindlich	Ja
Gerätebauart	Komplettgerät im Gehäuse

Downloads

RoHS-Erklärung REACH-Direktlink Sonstige EPD-Erklärung (Umweltproduktdeklaration) Montageanleitung

Beschreibung

TeSys GV motorbeveiligingsschakelaar, 3 polen (3P), 14A/690V, voor 3-fasige motortoepassingen 5.5kW@400V. Het biedt een thermisch-magnetische beveiliging met een thermisch instelbereik van 9-14A, magnetische uitschakeling bij 13xIn, hoog uitschakelvermogen Icu 15kA@400V. Het is uitgerust met inklikbare klemmen voor werktuigvrije flexibele kabelbedrading en een levenslange robuuste aansluiting. Start-stop regeling met drukknop gegarandeerd voor 100.000 cycli AC-3. Gecertificeerd volgens meerdere normen, conform de omgeving (RoHS/REACh).
