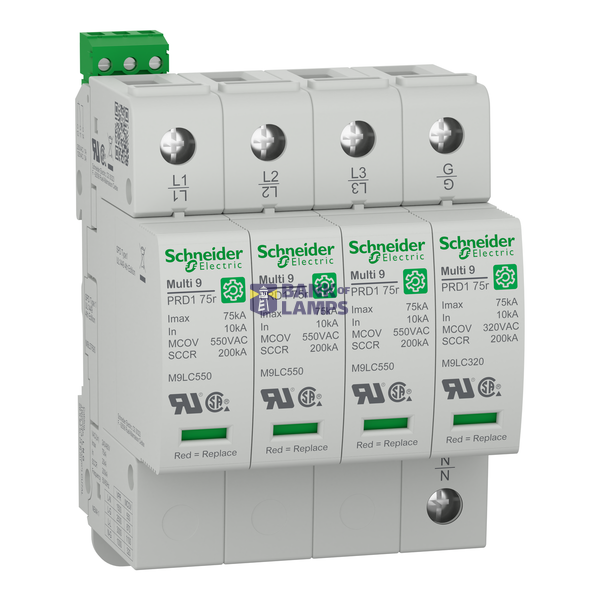

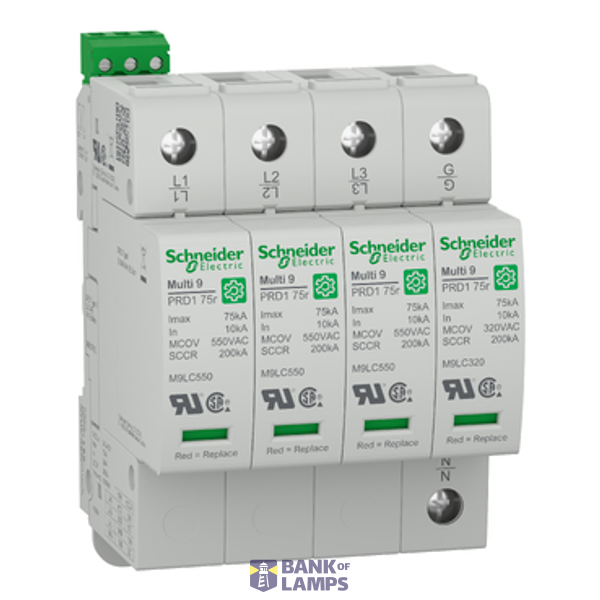

Multi9 PRD1 75r 4P T1 400/690V SPD

Order only

Price (excl. VAT):

436,13 €

This price is valid until 01.01.99

EAN: 3606481586032

MPN: M9L57690

Package: 1

Estimate delivery time to our warehouse: 4-6 weeks

Technical Information

Item condition	New
Manufacture name	Multi9 PRD1 75r 4P T1 400/690V SPD
Brand	Schneider Electric
Categories	Überspannungsschutzgeräte (SPD)
Country of origin*	ES
* The actual country of origin may differ depending on the delivery batch. To confirm the specific country of origin, please contact your account manager.
Harmonized System Code	8536 3090 00
ETIM	EC000941
Voltage protection level	1.5 kV
Nominal discharge surge current (8/20)	10 kA
Nominal voltage AC	400 V
Voltage protection level L-N	1.5 kV
Degree of protection (IP)	Other
System configuration DC	No
System configuration IT	No
System configuration TN	No
System configuration TN-C-S	No

Packing details

Packing level 1

3606481586032, 3606481586032

Other Technical data

Mounting method	DIN rail (top hat rail) 35 mm
With remote signalling contact	Yes
Number of conductors (without earthing)	3
Construction size	4 modular spacing
Max. continuous voltage AC	870 V
Category type 2	No
Signalling at the device	Optic
Voltage protection level N-PE	1 kV
Integrated backup fuse	No
Max. conductor cross section solid (solid, stranded)	35 mm²
Max. conductor cross section flexible (fine-strand)	25 mm²
System configuration TN-C	No
System configuration TN-S	No
System configuration TT	No
System configuration other	Yes
Max. discharge surge current (8/20)	75 kA
Integrated short-circuit protection	No
Leakage-current free	No

Downloads

Deep link REACH Mounting instruction Declaration RoHS

Description

Dit Multi9 PRD1 product is een overspanningsafleider. het kan worden geïnstalleerd in een verscheidenheid van installaties met inbegrip van de dienstingang, vertakkingspanelen en milieu's van het controlebord. Het is aangesloten op een elektrisch distributienetwerk. De klasse van de overspanningsafleider is type 1. De Imax maximale ontladingsstroom is 75 kA. Deze kan worden gekoppeld aan een 30A- en C-curve-uitschakelende vermogensschakelaar. De Uc maximale continue werkspanning is 870VAC in gewone modus (L/N). De In nominale ontladingsstroom is 10kA (L/PE)/ 20kA (N/PE). Het Up maximale spanningsbeveiligingsniveau is 1500V (L/N) en 3000V (L/L). Het kan worden gemonteerd op DIN-rail voor modulaire installatie. De breedte is 8 stappen van 9mm. De beschermingsgraad is NEMA 1. De bedrijfstemperatuur is -25°C tot 60°C. De opslagtemperatuur is -40°C tot 85°C. Dit product voldoet aan de UL 1449-norm.
