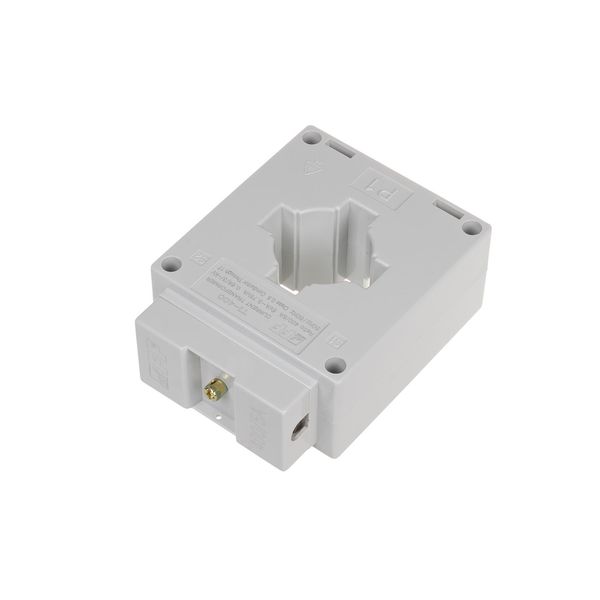

Current transformer 400/5A Ã˜30, class 0.5; TI-400-5

In stock: No Vendor stock: No Minimal order quantity: 1

Price (excl. VAT):

18,79 €

This price is valid until 24.12.25

EAN: 5908312595007

MPN: TI-400-5

Package: 1

Estimate delivery time at our warehouse (approx.): 2-3 weeks

Technical Information

Item condition	New
Manufacture name	Current transformer 400/5A Ã˜30, class 0.5; TI-400-5
Brand	F&F
Categories	Measurement Transformers
Country of origin	PL
Harmonized System Code	8504 3129 00
Model	Attachable current transformer
Primary rated current	400 A
Secondary rated apparent power	10 VA
Secondary rated current	5 A
Accuracy class	0.5

Packing details

Packing level 1

5908312595007

Other Technical data

Opening diameter	30 mm
Number of primary inputs	1
With copper rail	No
Snap mounting	No
With shock protection	No
Calibrated	No
Secondary connection	Screw connection

Downloads

Supplier's declaration for products having preferential origin status Deep link REACH Declaration RoHS Instructions for use

Description

Prąd wtórny 5A ; 0,66kV AC, 3kV/1min. ; FS=11 Przewód z mierzonym prądem przechodzi przez główny otwór przekładnika(P1/P2), co jest równoważne z jednym zwojem uzwojenia pierwotnego. Zaciski uzwojenia wtórnego S1 i S2 podłączone są do zacisków obwodu pomiarowego urzadzenia kontrolnego lub pomiarowego. Stosunek natężeń prądów w obu uzwojeniach jest wielkością stałą i nazywa się przekładnią prądową: IPn/ISn=N, gdzie IPn - prąd pierwotny znamionowy; ISn - prąd wtórny znamionowy; N - wartość przekładni. Z wartości prądu płynącego przez uzwojenie wtórne można wyznaczyć wartość prądu płynącego przez uzwojenie pierwotne: ISm*N=IPm, gdzie ISm - prąd pierwotny mierzony; IPm - prąd wtórny mierzony. Uwaga! Zalecane podłączenie układu wtórnego przewodem o średnicy nie mniejszej niż 2,5mm?. Zalecane uziemienie zacisku S2. Zakaz rozłączania układu wtórnego podczas pracy przekładnika (możliwość wystąpienia dużego napięcia skutkującego porażeniem osób lub uszkodzeniem urządzenia).
