Technical Information
| Item condition |
New |
| Manufacture name |

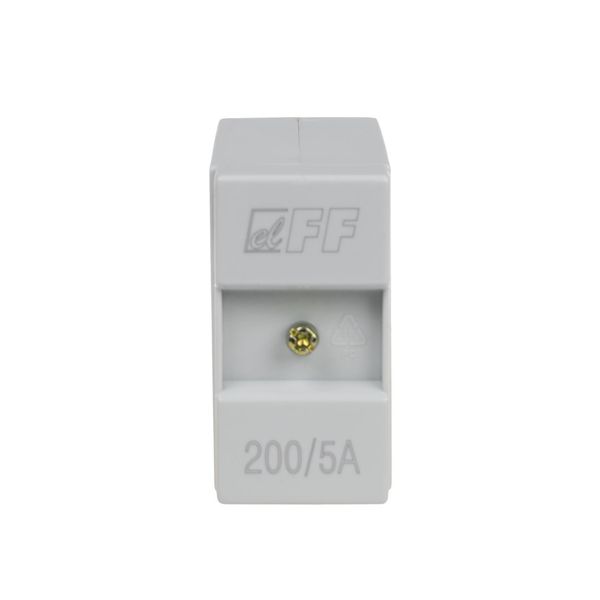

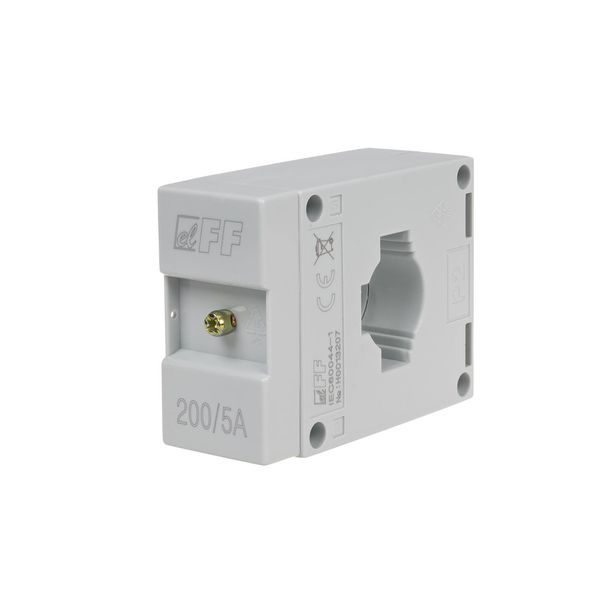

Current transformer TI-200 |
| Brand |
F&F
|
| Categories |
Measurement Transformers
|
| Country of origin |
PL |
| Harmonized System Code |
8504 3129 00
|
| Model |
Attachable current transformer |
| Primary rated current |
200 A |
| Secondary rated apparent power |
5 VA |
| Secondary rated current |
5 A |
| Accuracy class |
0.5 |
Packing details
| Packing level 1 |
5908312594970 |
Other Technical data
| Opening diameter |
22 mm |
| Number of primary inputs |
1 |
| With copper rail |
No |
| Snap mounting |
No |
| With shock protection |
No |
| Calibrated |
No |
| Secondary connection |
Screw connection |
Downloads
Description
Prąd wtórny 5A ; 0,66kV AC, 3kV/1min. ; FS=8
Przewód z mierzonym prądem przechodzi przez główny otwór przekładnika(P1/P2), co jest równoważne z jednym zwojem uzwojenia pierwotnego. Zaciski uzwojenia wtórnego S1 i S2 podłączone są do zacisków obwodu pomiarowego urzadzenia kontrolnego lub pomiarowego. Stosunek natężeń prądów w obu uzwojeniach jest wielkością stałą i nazywa się przekładnią prądową: IPn/ISn=N, gdzie IPn - prąd pierwotny znamionowy; ISn - prąd wtórny znamionowy; N - wartość przekładni. Z wartości prądu płynącego przez uzwojenie wtórne można wyznaczyć wartość prądu płynącego przez uzwojenie pierwotne: ISm*N=IPm, gdzie ISm - prąd pierwotny mierzony; IPm - prąd wtórny mierzony. Uwaga! Zalecane podłączenie układu wtórnego przewodem o średnicy nie mniejszej niż 2,5mm?. Zalecane uziemienie zacisku S2. Zakaz rozłączania układu wtórnego podczas pracy przekładnika (możliwość wystąpienia dużego napięcia skutkującego porażeniem osób lub uszkodzeniem urządzenia).
