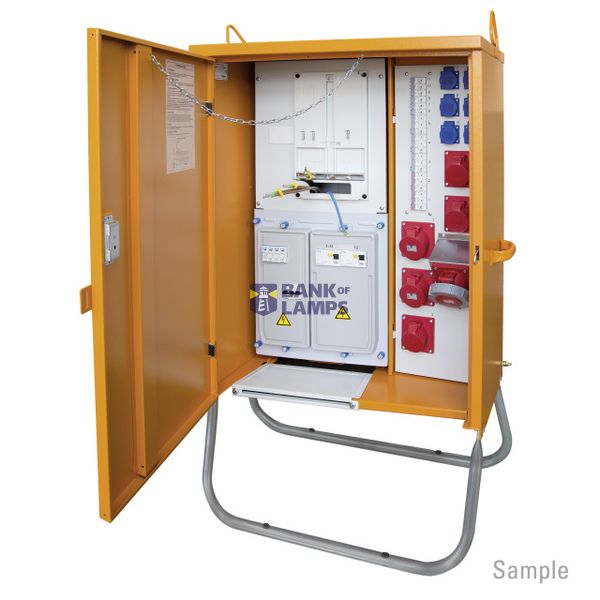

Construction power distributor metal BV M-AVEV 50/321-6/UR2/A/VKW
Order only
Not Available
Estimate delivery time to our warehouse: By request
Technical Information
| Item condition | New |
| Manufacture name | Construction power distributor metal BV M-AVEV 50/321-6/UR2/A/VKW |
| Brand | PCE |
| Harmonized System Code | 8537 1098 00 |
| ETIM | EC000484 |
| Model | Connection-/distributor cabinet |
| Rated current | 50 A |
| Rated voltage | 230/400 V |
Packing details
| Packing level 1 | 9003399312915 |
Other Technical data
| Width | 710 mm |
| Height | 1270 mm |
| Depth | 360 mm |
| Main switch | Other |
| Number of CEE socket outlets 16 A / 400 V / 5P | 3 |
| Number of CEE socket outlets 32 A / 400 V / 5P | 2 |
| Number of CEE socket outlets 63 A / 400 V / 5P | 1 |
| Number of socket outlets with protective contact (type F) | 6 |
| Connected load | 35 kVA |
| Number of meter panels | 1 |
| Housing material | Sheet steel |
| Leakage current type | Other |
| Degree of protection (IP) | IP44 |
| Number of earth leakage switches 300 mA | 1 |
| Number of earth leakage switches 30 mA | 1 |
| Number of miniature circuit breakers | 11 |
| Number of poles main switch | 3 |
| Main switch rated current | 63 A |
Downloads
Description

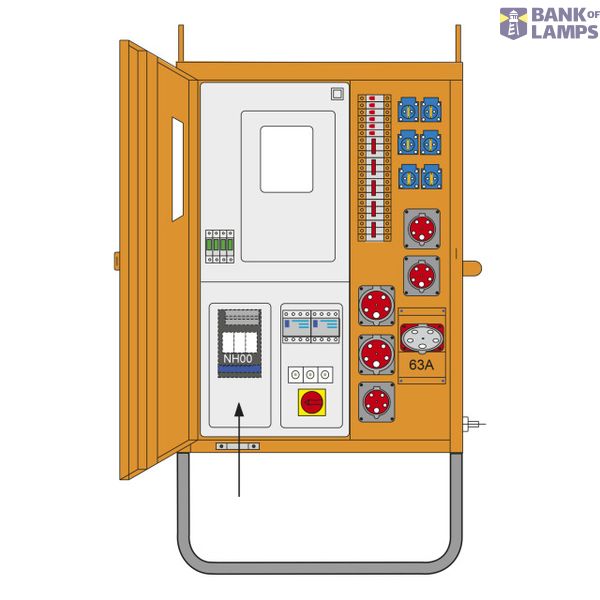

Baustromverteiler 63A nach ÖVE EN 61439/4
Versorgungsgebiet: VKW

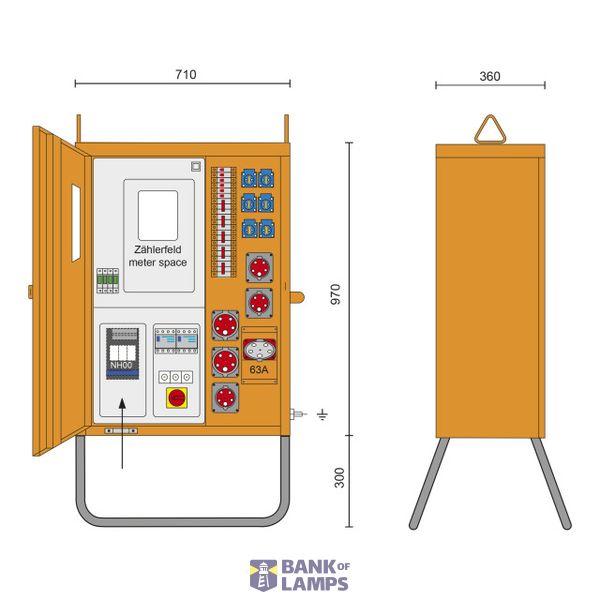

RAL 2000 / 58kg / 710x1270x360mm (BxHxT) m. Untergest. 300mm
incl. Überspannungsableiter 3+1 (TT+TN) Kl."C" (25A - 125A)
Anschlusssicherung: NH-Trenner Gr.00 50A
Zählerplatz: Wirkstromzählerschleife H07V-K 16mm2 400V AC
Anschlussquerschnitt: max. 35 mm² Cu
Hauptsicherung: Lasttrennschalter mit Sicherung DIII 40A
1xCEE-Steckdose 63A 5p 400V keine Strompfadsicherung
2xCEE-Steckdose 32A 5p 400V abgesichert ü. 2xLS 32A 3p C
3xCEE-Steckdose 16A 5p 400V abgesichert ü. 3xLS 16A 3p C
6xSK-Steckdose 16A 250V IP54 abgesichert ü. 6xLS 16A 1p C
1xFI 100A/4/0.3A Umrichterfester FI für CEE-Steckdose 63A 5p 400V
1xFI 63A/4/0.03A therm. fest für die restlichen Steckdosen
Versorgungsgebiet: VKW
RAL 2000 / 58kg / 710x1270x360mm (BxHxT) m. Untergest. 300mm
incl. Überspannungsableiter 3+1 (TT+TN) Kl."C" (25A - 125A)
Anschlusssicherung: NH-Trenner Gr.00 50A
Zählerplatz: Wirkstromzählerschleife H07V-K 16mm2 400V AC
Anschlussquerschnitt: max. 35 mm² Cu
Hauptsicherung: Lasttrennschalter mit Sicherung DIII 40A
1xCEE-Steckdose 63A 5p 400V keine Strompfadsicherung
2xCEE-Steckdose 32A 5p 400V abgesichert ü. 2xLS 32A 3p C
3xCEE-Steckdose 16A 5p 400V abgesichert ü. 3xLS 16A 3p C
6xSK-Steckdose 16A 250V IP54 abgesichert ü. 6xLS 16A 1p C
1xFI 100A/4/0.3A Umrichterfester FI für CEE-Steckdose 63A 5p 400V
1xFI 63A/4/0.03A therm. fest für die restlichen Steckdosen
