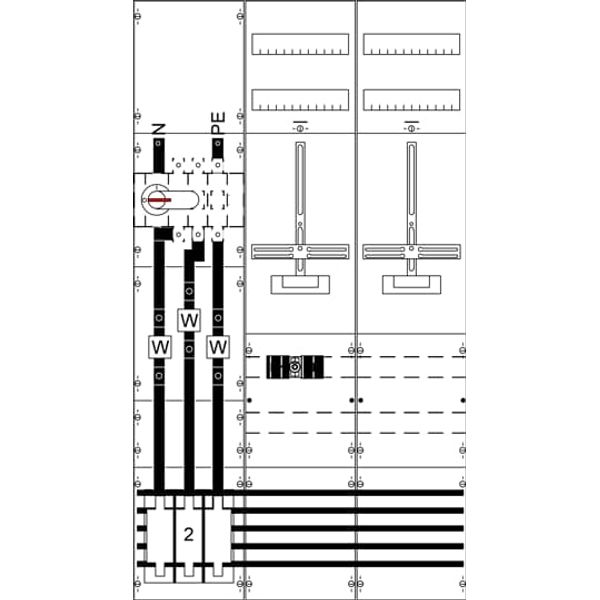

KA4328 Measurement and metering transformer board, Field width: 3, Rows: 0, 1350 mm x 750 mm x 160 mm, IP2XC
In stock: No
Vendor stock: No
Minimal order quantity: 1
Price (excl. VAT):
3 359,03 €
EAN: 4011617350965
MPN: 2CPX035096R9999
Box: 1
Estimate delivery time at our warehouse (approx.):
4-6 weeks
Technical Information
| Item condition | New |
| Manufacture name | KA4328 Measurement and metering transformer board, Field width: 3, Rows: 0, 1350 mm x 750 mm x 160 mm, IP2XC |
| Brand | ABB |
| Categories |
Meter Boxes
|
| Harmonized System Code | 8537 1098 00 |
| With wiring | Yes |
| Number of meter cabinets | 1 |
| Lower connection space | With bus bar 5-pole |
| Degree of protection (IP) | IP2XC |
| Main switch rated current | 355 A |
Packing details
| Packing level 1 | 4011617350965 |
| Packing level 2 | 4011617350965 |
Other Technical data
| Colour | Grey |
| Width | 750 mm |
| Model | 1-story |
| Height | 1350 mm |
| RAL-number | 7035 |
| With mounting plate | No |
| Connection space | 300 mm |
| Width in number of modular spacings | 36 |
| Number of TSG-panels | 1 |
| Number of distributor rows | 0 |
| Cover model | Closed with prestamping |
Downloads
Description
Mess- und Wandlerfeld, Komplettfeld, mit Zählerkreuz, für den Innenbereich, geltende Normen: DIN EN 61439-1, VDE 0660-600-1, DIN EN 61439-2, VDE 0660-600-2, Bemessungsstrom In 355 A, Abmessungen in mm (H x B x T): 1350 x 750 x 160, Netzsystem TN-S, 5-polig, Anzahl Zählerplätze Einzeltarif 1, Anzahl SG-Plätze 1, Anzahl Wandlerzählerplatz 1, inkl. Prüfklemme nach Vorgabe NB, verdrahtet nach den Vorgaben des NB, Lastbereich: Sammelschienensystem Cu-Schienen 2 x 12 x 5 mm 5-polig, Trennstelle vor dem Wandler Sicherungsunterteil NH2/400 A, Wandlerbereich Wandlerauflage mit herausnehmbarer Wandlerlasche 170 x 30 x 5 mm, Ritz: EKS 60-03, EKS 70-04, EKSO 74, MBS: EASK 31.3, EASK 31.4, EASK 31.5, EASK 41.4, EASK 41.5 (Beistellung NB), Trennstelle nach dem Wandler Lastschalter 400 A / 3-polig (M10), Primärverdrahtung Cu-Schiene 30 x 5 mm, Anschluss N+PE (M8), Rasteinheit 9 RE, Bauhöhe 5, Feldbreite 3, Platzeinheiten 324, Abdeckungen aus Kunststoff, plombierbarer Schnellverschluss, RAL 7035
